Comme cela faisait longtemps que je n'avais pas utilisé la disqueuse et j'avais deux vieux pots d'échappements, et que le recyclage est à la mode est il possible à partir deux vieux pot-pourris en faire un trop naze.

Message  Invité le Ven 02 Oct 2015, 16:33

Comme cela faisait longtemps que je n'avais pas utilisé la disqueuse et j'avais deux vieux pots d'échappements, et que le recyclage est à la mode est il possible à partir deux vieux pot-pourris en faire un trop naze.

Voici l'état du pot :
Devant

avatar
Invité
Invité


Revenir en haut Aller en bas

Re: TUTORIEL : Silencieux - Autopsie et Réparation D'un Silencieux

Message  Invité le Ven 02 Oct 2015, 16:34

Derrière

avatar
Invité
Invité


Revenir en haut Aller en bas

Re: TUTORIEL : Silencieux - Autopsie et Réparation D'un Silencieux

Message  Invité le Ven 02 Oct 2015, 16:35

La sortie

avatar
Invité
Invité


Revenir en haut Aller en bas

Tracé et découpe de la sortie

Message  Invité le Ven 02 Oct 2015, 16:36

Tracé et découpe de la sortie



avatar
Invité
Invité


Revenir en haut Aller en bas

Re: TUTORIEL : Silencieux - Autopsie et Réparation D'un Silencieux

Message  Invité le Ven 02 Oct 2015, 16:38

La sortie seule


avatar
Invité
Invité


Revenir en haut Aller en bas

Re: TUTORIEL : Silencieux - Autopsie et Réparation D'un Silencieux

Message  Invité le Ven 02 Oct 2015, 16:39

La sortie coté pot


avatar
Invité
Invité


Revenir en haut Aller en bas

Bon je continue, pour ouvrir le pot, retrait de la fixation, puis meulage (avec un disque "flap") de la soudure longitudinale sur juste 1mm d'épais, pas sur toute la longueur. Puis découpe :

Message  Invité le Ven 02 Oct 2015, 16:39

Bon je continue, pour ouvrir le pot, retrait de la fixation, puis meulage (avec un disque "flap") de la soudure longitudinale sur juste 1mm d'épais, pas sur toute la longueur. Puis découpe :



avatar
Invité
Invité


Revenir en haut Aller en bas

Les chicanes sont en bon état, les grilles sont complètements pourries il va falloir en trouver des nouvelles ainsi que de la paille de fer ou plutôt inox.

Message  Invité le Ven 02 Oct 2015, 16:41

Les chicanes sont en bon état, les grilles sont complètements pourries il va falloir en trouver des nouvelles ainsi que de la paille de fer ou plutôt inox.

Maintenant à faire prise de côtes pour la sortie (en refaire une) et également des chicanes et autres éléments accessibles facilement.

avatar
Invité
Invité


Revenir en haut Aller en bas

Poursuite de la dissection du pot d'échappement d'un pot de XT500, voici la suite sur un élément qui ne craint plus rien : Donc ouverture du pot idem précédent + retrait de l'entrée et du premier silencieux. Nous constatons le même type de grille à l'int

Message  Invité le Ven 02 Oct 2015, 16:42

Poursuite de la dissection du pot d'échappement d'un pot de XT500, voici la suite sur un élément qui ne craint plus rien :

Donc ouverture du pot idem précédent + retrait de l'entrée et du premier silencieux. Nous constatons le même type de grille à l'intérieur.

avatar
Invité
Invité


Revenir en haut Aller en bas

Tentative de re-fabrication de morceaux de pot (ultra pourris): C'est assez moyen : un bout de tôle inox de 10/10, un gabarit en carton et 30 minutes de martelage sur l'enclume (heu c'est moi l'enclume???!!!). Avec cette méthode cela va être moyen pour f

Message  Invité le Ven 02 Oct 2015, 16:43

Tentative de re-fabrication de morceaux de pot (ultra pourris):

C'est assez moyen : un bout de tôle inox de 10/10, un gabarit en carton et 30 minutes de martelage sur l'enclume (heu c'est moi l'enclume???!!!). Avec cette méthode cela va être moyen pour faire la pièce symétrique....

Bon on peut essayer pure découpe et soudure mais là va y avoir du boulot.... A voir.

avatar
Invité
Invité


Revenir en haut Aller en bas

Poursuite des travaux, Retrait des chicanes par usinage des soudures à la Dremel : Retrait des grilles en même temps. Houps un des tube est sortit également.

Message  Invité le Ven 02 Oct 2015, 16:44

Poursuite des travaux,
Retrait des chicanes par usinage des soudures à la Dremel :

Retrait des grilles en même temps. Houps un des tube est sortit également.

avatar
Invité
Invité


Revenir en haut Aller en bas

Soudure refaite : celle ci était fissurée sur toute la longueur, et rechargement sous la boite. Il va falloir recharger car cette zone est assez fragile. Programme à venir : aller chercher de la grille, découper et la remettre dans le bouzin.

Message  Invité le Ven 02 Oct 2015, 16:45

Assez rigolé : début des réparations.


Soudure refaite : celle ci était fissurée sur toute la longueur, et rechargement sous la boite. Il va falloir recharger car cette zone est assez fragile.

Programme à venir : aller chercher de la grille, découper et la remettre dans le bouzin.

avatar
Invité
Invité


Revenir en haut Aller en bas

Poursuite de remontage de la chose : Découpe d'une grille, mise en place de paille de fer et soudure de la grille :

Message  Invité le Ven 02 Oct 2015, 16:47

Poursuite de remontage de la chose :

Découpe d'une grille, mise en place de paille de fer et soudure de la grille :



avatar
Invité
Invité


Revenir en haut Aller en bas

Remontage : début de pointage des pièces :

Message  Invité le Ven 02 Oct 2015, 16:48

Remontage : début de pointage des pièces :

avatar
Invité
Invité


Revenir en haut Aller en bas

C'est sûr pour réparer quand la tôle est fine c'est le TIG, et encore il faut savoir souder du fin 10/10. Là par contre ce n'est pas à la portée du premier chaudronnier, ils ont l'habitude de souder de l'épais au TIG > 15/10. Avec un tungstène de 1mm, du

Message  Invité le Ven 02 Oct 2015, 16:48

C'est sûr pour réparer quand la tôle est fine c'est le TIG, et encore il faut savoir souder du fin 10/10. Là par contre ce n'est pas à la portée du premier chaudronnier, ils ont l'habitude de souder de l'épais au TIG > 15/10. Avec un tungstène de 1mm, du métal d'apport de 0,8 et pas plus de 10A ça doit marcher.

Surtout ne pas essayer à l'arc même avec de la baquette de 2mm inox ça marche pas.

Pour le pot d'origine la tôle c'est du 15/10 d'épais.

avatar
Invité
Invité


Revenir en haut Aller en bas

En effet sur le mien le diamètre extérieur est de 80 mm et l'épaisseur semble être de 1,5 soit 77 mm de diamètre interne. J'aurais besoin également de la position des perçages pour la fixation.

Message  Invité le Ven 02 Oct 2015, 16:49

N'ayant toujours pas de matière première voici un petit dessin de la sortie de pot façon maison. Si parmi vous il y a un heureux propriétaire d"un pot avec la sortie amovible (avec 2 vis : US style) peut il me dire quel est de diamètre intérieur de la sortie. En effet sur le mien le diamètre extérieur est de 80 mm et l'épaisseur semble être de 1,5 soit 77 mm de diamètre interne. J'aurais besoin également de la position des perçages pour la fixation.

Si les côtes sont bonnes un petit tour chez mon chaudronnier préféré et hop demande de prix et refab d'une ou plusieurs pièces.

avatar
Invité
Invité


Revenir en haut Aller en bas

Après être allé chercher de la matière première, le remontage à repris : soudure des deux demi-pots.

Message  Invité le Ven 02 Oct 2015, 16:50

Après être allé chercher de la matière première, le remontage à repris : soudure des deux demi-pots.

avatar
Invité
Invité


Revenir en haut Aller en bas

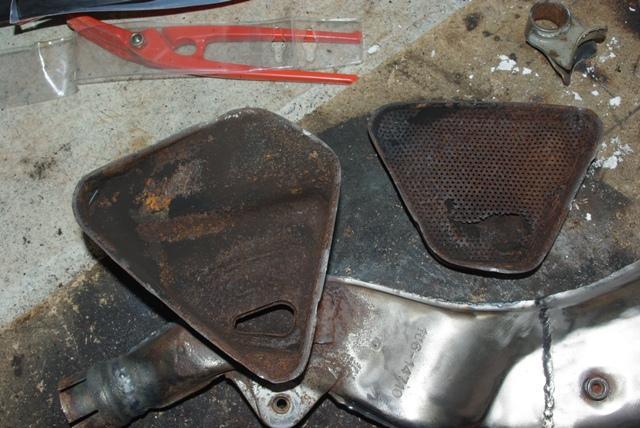

Puis ouverture de la boite (retrait au préalable de la pâte de fixation) :

Message  Invité le Ven 02 Oct 2015, 16:51

Puis ouverture de la boite (retrait au préalable de la pâte de fixation) :

avatar
Invité
Invité


Revenir en haut Aller en bas

On change la grille et la paille de fer :

Message  Invité le Ven 02 Oct 2015, 16:52

On change la grille et la paille de fer :

avatar
Invité
Invité


Revenir en haut Aller en bas

Bon maintenant il reste à brosser l'ensemble du pot et surtout les zones oxydées, remonter les pâtes et autres supports et un bon coup de peinture HT. La suite au prochain épisode.

Message  Invité le Ven 02 Oct 2015, 16:53

Fermeture de la boîte :

La sortie est remontée (houps pas de photos).

Bon maintenant il reste à brosser l'ensemble du pot et surtout les zones oxydées, remonter les pâtes et autres supports et un bon coup de peinture HT.
La suite au prochain épisode.
