TUTORIEL : Remontage d'un carburateur vm32ss après nettoyage

Message  VinceLP le Ven 02 Oct 2015, 17:14

Texte/Photos de "vincelp" : Aucune reproduction possible sans notre accord ou celui de l'auteur, conformément à l’article L122-1 du CPI.


Voici comment remonter un carburateur, en y incluant les pièces neuves d'un kit de rénovation Kedo, après nettoyage.


Dernière édition par merlecris le Ven 02 Oct 2015, 17:15, édité 1 fois
avatar
VinceLP
Invité


Revenir en haut Aller en bas

vincelp-l'ensemble du puzzle, tout propre, avec le sachet du kit de rénovation Kedo. Courage, on va y arriver, avec un peu d'ordre et de méthode

Message  Invité le Ven 02 Oct 2015, 17:14

Voilà l'ensemble du puzzle, tout propre, avec le sachet du kit de rénovation Kedo. Courage, on va y arriver, avec un peu d'ordre et de méthode...

avatar
Invité
Invité


Revenir en haut Aller en bas

Commencer par remplacer le joint de la vis de fond de cuve, avant de remettre en place ladite vis.

Message  Invité le Ven 02 Oct 2015, 17:16

Commencer par remplacer le joint de la vis de fond de cuve, avant de remettre en place ladite vis.

avatar
Invité
Invité


Revenir en haut Aller en bas

La vis de fond de cuve en place, pas la peine de serrer comme un fou...

Message  Invité le Ven 02 Oct 2015, 17:17

La vis de fond de cuve en place, pas la peine de serrer comme un fou...

avatar
Invité
Invité


Revenir en haut Aller en bas

Remettre le puits d'aiguille en place en veillant à le mettre dans le bon sens du 1er coup : la partie la plus longue, depuis le bossage, recevant l'aiguille, la partie la + courte orientée côté cuve.

Message  Invité le Ven 02 Oct 2015, 17:18

Remettre le puits d'aiguille en place en veillant à le mettre dans le bon sens du 1er coup : la partie la plus longue, depuis le bossage, recevant l'aiguille, la partie la + courte orientée côté cuve.

avatar
Invité
Invité


Revenir en haut Aller en bas

Mettre en place le nouveau gicleur de ralenti.

Message  Invité le Ven 02 Oct 2015, 17:18

Mettre en place le nouveau gicleur de ralenti.

avatar
Invité
Invité


Revenir en haut Aller en bas

Placer le nouveau joint o'ring sur le puits du gicleur de marche, en veillant à ne pas le couper au passage du filetage. Un coup de WD40 peut aider à sa bonne mise en place...

Message  Invité le Ven 02 Oct 2015, 17:19

Placer le nouveau joint o'ring sur le puits du gicleur de marche, en veillant à ne pas le couper au passage du filetage. Un coup de WD40 peut aider à sa bonne mise en place...
Revisser sur le puits le gicleur de marche.

avatar
Invité
Invité


Revenir en haut Aller en bas

Le gicleur de marche, en place, juste avant son revissage dans le puits.

Message  Invité le Ven 02 Oct 2015, 17:20

Le gicleur de marche, en place, juste avant son revissage dans le puits.

avatar
Invité
Invité


Revenir en haut Aller en bas

Le gicleur de marche est revissé en place, on va pouvoir mettre en place le nouveau support de pointeau et le nouveau pointeur.

Message  Invité le Ven 02 Oct 2015, 17:21

Le gicleur de marche est revissé en place, on va pouvoir mettre en place le nouveau support de pointeau et le nouveau pointeur.

avatar
Invité
Invité


Revenir en haut Aller en bas

On présente les flotteurs avant remontage, en veillant bien à ce qu'ils soient dans le bon sens (cf. la marque de l'ancien pointeau).

Message  Invité le Ven 02 Oct 2015, 17:22

On présente les flotteurs avant remontage, en veillant bien à ce qu'ils soient dans le bon sens (cf. la marque de l'ancien pointeau).

avatar
Invité
Invité


Revenir en haut Aller en bas

Les flotteurs sont en place, mesurer la hauteur sur le côté par rapport au bord de cuve pour vérifier qu'ils sont correctement réglé. La valeur idéale est disponible dans la RMT.

Message  Invité le Ven 02 Oct 2015, 17:23

Les flotteurs sont en place, mesurer la hauteur sur le côté par rapport au bord de cuve pour vérifier qu'ils sont correctement réglé. La valeur idéale est disponible dans la RMT.

avatar
Invité
Invité


Revenir en haut Aller en bas

Remettre le boisseau en place dans son logement.

Message  Invité le Ven 02 Oct 2015, 17:23

Remettre le boisseau en place dans son logement.

avatar
Invité
Invité


Revenir en haut Aller en bas

Après avoir remis la nouvelle aiguille en place dans le boisseau, avec le circlip au cran milieu (ou au cran où vous avez trouvé la précédente), on peut remettre en place le mécanisme de levée du boisseau, en revissant les 2 vis qui le tiennent sur le boi

Message  Invité le Ven 02 Oct 2015, 17:24

Après avoir remis la nouvelle aiguille en place dans le boisseau, avec le circlip au cran milieu (ou au cran où vous avez trouvé la précédente), on peut remettre en place le mécanisme de levée du boisseau, en revissant les 2 vis qui le tiennent sur le boisseau (tournevis magnétique indispensable pour aller placer facilement les vis).

avatar
Invité
Invité


Revenir en haut Aller en bas

Une fois le boisseau solidarisé avec son mécanisme de levée, on peut remettre en place l'axe, sans oublier la rondelle de calage, dont on avait relevé, lors du démontage, de quel côté du mécanisme elle se trouvait.

Message  Invité le Ven 02 Oct 2015, 17:25

Une fois le boisseau solidarisé avec son mécanisme de levée, on peut remettre en place l'axe, sans oublier la rondelle de calage, dont on avait relevé, lors du démontage, de quel côté du mécanisme elle se trouvait.

avatar
Invité
Invité


Revenir en haut Aller en bas

Une fois l'axe en place, on revisse la vis de maintien, en n'oubliant pas de tordre de nouveau la rondelle-frein.

Message  Invité le Ven 02 Oct 2015, 17:26

Une fois l'axe en place, on revisse la vis de maintien, en n'oubliant pas de tordre de nouveau la rondelle-frein.

avatar
Invité
Invité


Revenir en haut Aller en bas

On remet en place le joint spi sur l'axe du mécanisme de levée du boisseau.

Message  Invité le Ven 02 Oct 2015, 17:27

On remet en place le joint spi sur l'axe du mécanisme de levée du boisseau.

avatar
Invité
Invité


Revenir en haut Aller en bas

On n'oublie pas la rondelle de calage du palonnier où viendront se fixer les câbles d'accélérateur.

Message  Invité le Ven 02 Oct 2015, 17:27

On n'oublie pas la rondelle de calage du palonnier où viendront se fixer les câbles d'accélérateur.

avatar
Invité
Invité


Revenir en haut Aller en bas

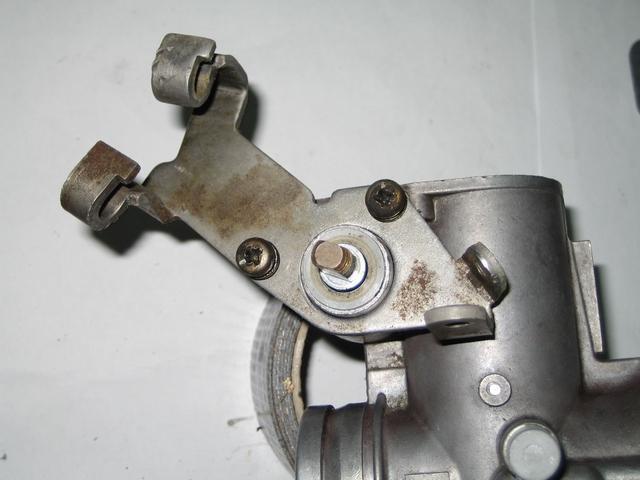

On remet en place le support des câbles d'accélérateur en serrant correctement les 2 vis qui le maintiennent.

Message  Invité le Ven 02 Oct 2015, 17:28

On remet en place le support des câbles d'accélérateur en serrant correctement les 2 vis qui le maintiennent.

avatar
Invité
Invité


Revenir en haut Aller en bas

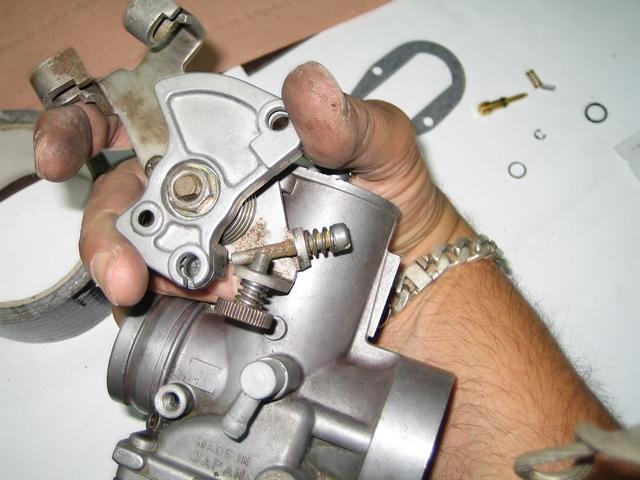

On peut alors remettre en place le palonnier, en veillant à installer correctement le ressort derrière et à bien remettre la rondelle sous l'écrou.

Message  Invité le Ven 02 Oct 2015, 17:29

On peut alors remettre en place le palonnier, en veillant à installer correctement le ressort derrière et à bien remettre la rondelle sous l'écrou.

avatar
Invité
Invité


Revenir en haut Aller en bas

Vue du dessus, la bonne disposition du ressort de rappel du palonnier.

Message  Invité le Ven 02 Oct 2015, 17:30

Vue du dessus, la bonne disposition du ressort de rappel du palonnier.

avatar
Invité
Invité


Revenir en haut Aller en bas

On remet en place la vis de butée du ralenti, avec son ressort.

Message  Invité le Ven 02 Oct 2015, 17:31

On remet en place la vis de butée du ralenti, avec son ressort.

avatar
Invité
Invité


Revenir en haut Aller en bas

On remet aussi en place la vis de butée d'accélération, avec un serrage correspondant à une levée maximum du boisseau.

Message  Invité le Ven 02 Oct 2015, 17:31

On remet aussi en place la vis de butée d'accélération, avec un serrage correspondant à une levée maximum du boisseau.

avatar
Invité
Invité


Revenir en haut Aller en bas

On peut alors refermer le chapeau du carburateur, sans oublier le joint d'étanchéité.

Message  Invité le Ven 02 Oct 2015, 17:32

On peut alors refermer le chapeau du carburateur, sans oublier le joint d'étanchéité.

avatar
Invité
Invité


Revenir en haut Aller en bas

Cette vis-là doit juste servir à se brancher pour une synchro en cas de moteur multi-carburateur, autant ne pas l'oublier, ça ferait une jolie prise d'air, non ?

Message  Invité le Ven 02 Oct 2015, 17:33

Cette vis-là doit juste servir à se brancher pour une synchro en cas de moteur multi-carburateur, autant ne pas l'oublier, ça ferait une jolie prise d'air, non ?

avatar
Invité
Invité


Revenir en haut Aller en bas

On met en place la nouvelle vis de richesse avec son joint o'ring et son ressort et on la sert gentiment pour l'amener en butée sans forcer pour ne pas abimer sa pointe tout neuve.

Message  Invité le Ven 02 Oct 2015, 17:34

On met en place la nouvelle vis de richesse avec son joint o'ring et son ressort et on la sert gentiment pour l'amener en butée sans forcer pour ne pas abimer sa pointe tout neuve.

avatar
Invité
Invité


Revenir en haut Aller en bas

On met en place le nouveau mécanisme de starter, avec son ressort.

Message  Invité le Ven 02 Oct 2015, 17:35

On met en place le nouveau mécanisme de starter, avec son ressort.

avatar
Invité
Invité


Revenir en haut Aller en bas

On visse l'écrou qui le maintient en place, en ayant bien mis son joint o'ring.

Message  Invité le Ven 02 Oct 2015, 17:36

On visse l'écrou qui le maintient en place, en ayant bien mis son joint o'ring.

avatar
Invité
Invité


Revenir en haut Aller en bas

On place sur la tige qui reste visible, le support du levier de starter en l'immobilisant avec le circlip. On met aussi en place le ressort dans le trou sous le filetage qui supportera l'axe du levier et on place la bille.

Message  Invité le Ven 02 Oct 2015, 17:37

On place sur la tige qui reste visible, le support du levier de starter en l'immobilisant avec le circlip. On met aussi en place le ressort dans le trou sous le filetage qui supportera l'axe du levier et on place la bille.

avatar
Invité
Invité


Revenir en haut Aller en bas

Précautionneusement, pour ne pas perdre la bille, on met en place le levier et on visse son axe dans le carbu.

Message  Invité le Ven 02 Oct 2015, 17:37

Précautionneusement, pour ne pas perdre la bille, on met en place le levier et on visse son axe dans le carbu.

avatar
Invité
Invité


Revenir en haut Aller en bas

Voilà, c'est fini, vous avez de nouveau un beau carbu tout propre qui devrait normalement beaucoup mieux marcher qu'avant.

Message  Invité le Ven 02 Oct 2015, 17:38

Voilà, c'est fini, vous avez de nouveau un beau carbu tout propre qui devrait normalement beaucoup mieux marcher qu'avant.
