TUTORIEL : Démontage d'un vm32 pour nettoyage

Message  vinceLP le Ven 02 Oct 2015, 18:04

Texte/Photos de "vincelp" : Aucune reproduction possible sans notre accord ou celui de l'auteur, conformément à l’article L122-1 du CPI.

Votre gromono préféré pétarade, ne tient plus le ralenti, consomme comme un goinfre ? Peut-être a-t-il besoin d'un bon nettoyage carbu, non ?
Voici comment procéder...
avatar
vinceLP
Invité


Revenir en haut Aller en bas

vinceLP-Voici l'engin à nettoyer, côté droit.

Message  Invité le Ven 02 Oct 2015, 18:05

Voici l'engin à nettoyer, côté droit.

avatar
Invité
Invité


Revenir en haut Aller en bas

Voici l'engin à nettoyer, côté gauche, il y a du boulot

Message  Invité le Ven 02 Oct 2015, 18:06

Voici l'engin à nettoyer, côté gauche, il y a du boulot...

avatar
Invité
Invité


Revenir en haut Aller en bas

Commencer par démonter le bouchon de fond de cuve et enlever les 4 vis cruciformes qui retiennent la cuve.

Message  Invité le Ven 02 Oct 2015, 18:06

Commencer par démonter le bouchon de fond de cuve et enlever les 4 vis cruciformes qui retiennent la cuve.

avatar
Invité
Invité


Revenir en haut Aller en bas

Voilà la cuve ouverte, avec une belle couche de crasse bien caramélisée au fond.

Message  Invité le Ven 02 Oct 2015, 18:07

Voilà la cuve ouverte, avec une belle couche de crasse bien caramélisée au fond.

avatar
Invité
Invité


Revenir en haut Aller en bas

Chasser l'axe des flotteurs vers la droite pour pouvoir enlever les flotteurs. Attention à ne pas laisser tomber le pointeau quand vous enlèverez les flotteurs.

Message  Invité le Ven 02 Oct 2015, 18:08

Chasser l'axe des flotteurs vers la droite pour pouvoir enlever les flotteurs. Attention à ne pas laisser tomber le pointeau quand vous enlèverez les flotteurs.

avatar
Invité
Invité


Revenir en haut Aller en bas

Voilà l'ensemble flotteur et pointeau sorti du carburateur. Profitez-en pour contrôler que les flotteurs sont bien étanches en les plongeant dans une cuvette pleine d'eau, pour vérifier qu'ils ne font pas de bulles...

Message  Invité le Ven 02 Oct 2015, 18:09

Voilà l'ensemble flotteur et pointeau sorti du carburateur. Profitez-en pour contrôler que les flotteurs sont bien étanches en les plongeant dans une cuvette pleine d'eau, pour vérifier qu'ils ne font pas de bulles...

avatar
Invité
Invité


Revenir en haut Aller en bas

Démonter le gicleur et le support de pointeau.

Message  Invité le Ven 02 Oct 2015, 18:09

Démonter le gicleur et le support de pointeau.

avatar
Invité
Invité


Revenir en haut Aller en bas

On découvre l'extrémité de l'aiguille et la crasse qui l'entoure...

Message  Invité le Ven 02 Oct 2015, 18:10

On découvre l'extrémité de l'aiguille et la crasse qui l'entoure...

avatar
Invité
Invité


Revenir en haut Aller en bas

Démonter le gicleur de ralenti, planqué au fond de son puits.

Message  Invité le Ven 02 Oct 2015, 18:11

Démonter le gicleur de ralenti, planqué au fond de son puits.

avatar
Invité
Invité


Revenir en haut Aller en bas

Démonter la vis de richesse, sur le côté du carbu. Extraire son ressort, s'il ne vient pas avec la vis.

Message  Invité le Ven 02 Oct 2015, 18:11

Démonter la vis de richesse, sur le côté du carbu. Extraire son ressort, s'il ne vient pas avec la vis.

avatar
Invité
Invité


Revenir en haut Aller en bas

Démonter les 2 vis cruciformes qui maintiennent le chapeau du carburateur, pour pouvoir accéder au mécanisme du boisseau et au boisseau lui-même.

Message  Invité le Ven 02 Oct 2015, 18:12

Démonter les 2 vis cruciformes qui maintiennent le chapeau du carburateur, pour pouvoir accéder au mécanisme du boisseau et au boisseau lui-même.

avatar
Invité
Invité


Revenir en haut Aller en bas

Démonter la butée de réglage du ralenti et l'écrou qui maintient le palonnier de câbles.

Message  Invité le Ven 02 Oct 2015, 18:13

Démonter la butée de réglage du ralenti et l'écrou qui maintient le palonnier de câbles.

avatar
Invité
Invité


Revenir en haut Aller en bas

Enlever le palonnier et son ressort. Penser à récupérer la rondelle de calage derrière le palonnier.

Message  Invité le Ven 02 Oct 2015, 18:14

Enlever le palonnier et son ressort. Penser à récupérer la rondelle de calage derrière le palonnier.

avatar
Invité
Invité


Revenir en haut Aller en bas

Démonter le support de butée des câbles, en desserrant les 2 vis cruciformes.

Message  Invité le Ven 02 Oct 2015, 18:15

Démonter le support de butée des câbles, en desserrant les 2 vis cruciformes.

avatar
Invité
Invité


Revenir en haut Aller en bas

Démonter la vis qui maintient l'axe et le mécanisme de levée du boisseau solidaires. Il faut préalablement tordre la rondelle d'arrêt qui bloque la vis.

Message  Invité le Ven 02 Oct 2015, 18:15

Démonter la vis qui maintient l'axe et le mécanisme de levée du boisseau solidaires. Il faut préalablement tordre la rondelle d'arrêt qui bloque la vis.

avatar
Invité
Invité


Revenir en haut Aller en bas

Une fois la vis sortie de l'axe, on peut extraire l'axe. Pensez à noter de quel côté du mécanisme de levée du boisseau se trouvait la rondelle de calage.

Message  Invité le Ven 02 Oct 2015, 18:16

Une fois la vis sortie de l'axe, on peut extraire l'axe. Pensez à noter de quel côté du mécanisme de levée du boisseau se trouvait la rondelle de calage.

avatar
Invité
Invité


Revenir en haut Aller en bas

xtraire doucement le boisseau, surtout s'il est collé par de l'essence transformée en gomme, comme dans notre cas. Faire levier sous sa base, par l'arrivée d'air avec un objet en bois dur ou plastique, mais surtout pas un tournevis métallique

Message  Invité le Ven 02 Oct 2015, 18:17

Extraire doucement le boisseau, surtout s'il est collé par de l'essence transformée en gomme, comme dans notre cas. Faire levier sous sa base, par l'arrivée d'air avec un objet en bois dur ou plastique, mais surtout pas un tournevis métallique...
S'il résiste vraiment, arroser le tout de WD40 et laisser tremper plusieurs avant de ré-essayer.

avatar
Invité
Invité


Revenir en haut Aller en bas

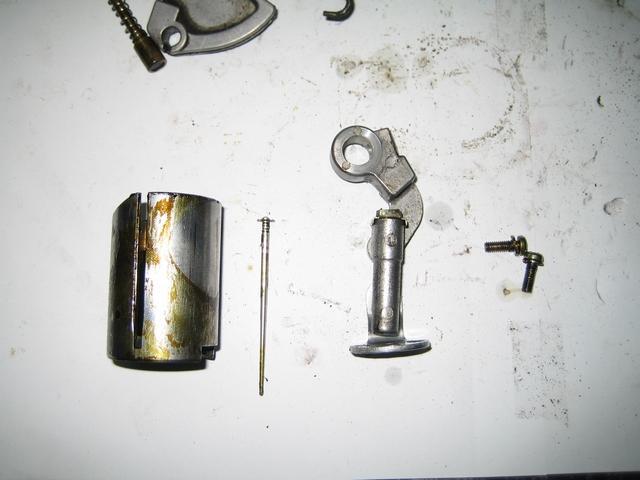

Voici le boisseau sorti, avec son aiguille enlevée en prenant bien soin de ne pas perdre le circlip qui détermine la hauteur de l'aiguille.

Message  Invité le Ven 02 Oct 2015, 18:17

Voici le boisseau sorti, avec son aiguille enlevée en prenant bien soin de ne pas perdre le circlip qui détermine la hauteur de l'aiguille.

avatar
Invité
Invité


Revenir en haut Aller en bas

Voici le puits d'aiguille qu'il va falloir extraire aussi.

Message  Invité le Ven 02 Oct 2015, 18:18

Voici le puits d'aiguille qu'il va falloir extraire aussi.

avatar
Invité
Invité


Revenir en haut Aller en bas

Si vous avez un kit de rénovation, il contient un autre puits d'aiguille, donc vous pouvez sortir celui-ci sans ménagement en poussant dessus avec un tournevis plus gros que son diamètre intérieur.

Message  Invité le Ven 02 Oct 2015, 18:19

Si vous avez un kit de rénovation, il contient un autre puits d'aiguille, donc vous pouvez sortir celui-ci sans ménagement en poussant dessus avec un tournevis plus gros que son diamètre intérieur.
Si vous voulez le ré-utiliser, il va falloir trouver un objet "non-contondant" pour pousser dessus.

avatar
Invité
Invité


Revenir en haut Aller en bas

Démonter la vis qui retient le levier de starter. ATTENTION à ne pas perdre la toute petite bille retenue par le levier et poussée par un ressort, bille qui sert à bloquer le levier en position "off"

Message  Invité le Ven 02 Oct 2015, 18:20

Démonter la vis qui retient le levier de starter.
ATTENTION à ne pas perdre la toute petite bille retenue par le levier et poussée par un ressort, bille qui sert à bloquer le levier en position "off".

avatar
Invité
Invité


Revenir en haut Aller en bas

Enlever le circlip au sommet du mécanisme de starter, pour pouvoir enlever les guides du levier et desserrer l'écrou qui retient le tout dans le carburateur

Message  Invité le Ven 02 Oct 2015, 18:21

Enlever le circlip au sommet du mécanisme de starter, pour pouvoir enlever les guides du levier et desserrer l'écrou qui retient le tout dans le carburateur.

avatar
Invité
Invité


Revenir en haut Aller en bas

Le démontage est fini, le puzzle est complet, prêt à passer à la phase nettoyage... puis remontage... Pour nettoyer, commencer par frotter la plupart des pièces au pétrole désaromatisé pour enlever le plus gros de la crasse.

Message  Invité le Ven 02 Oct 2015, 18:21

Le démontage est fini, le puzzle est complet, prêt à passer à la phase nettoyage... puis remontage...

Pour nettoyer, commencer par frotter la plupart des pièces au pétrole désaromatisé pour enlever le plus gros de la crasse. Si ça résiste, il va falloir passer à la méthode forte : cuisson dans de l'eau bouillante, additionnée de vinaigre blanc ou de jus de citron, pendant 1/4 heure, voire une 1/2 heure.

Normalement, après ce traitement-là, toutes les pièces ressortent quasi neuves.

Rincer abondamment à l'eau claire pour arrêter l'éventuelle attaque par l'acide acétique (vinaigre) ou citrique (citron).
