Compteur-Tours-PLATINE-sr500-xt500 (1) : Fabrication, références, lesquelles adapter ?

Message  ARVELLA le 13/04/13, 10:38 am

Hugh,

Suite à une jolie maquette de carton au pourtour tarabiscoté je cherche une solution pour reproduire le profil en découpant une plaque en aluminium de e : 2mm
A la main c'est faisable mais étant donné que ça tourne dans tous les sens et que je ne suis pas le plus doué avec mes p'tits doigts une solution moderne ne serait-elle pas accessible aujourd'hui sans convoquer de gros  moyens hors de portés de mes faibles ambitions économiques...
M'zi pour les infos ...
Arvella

PS : j'ai la même demande pour découper, dans le but d'affiner, un garde boue avant en polyester ... j'ai dessiné dessus mais pour découper impec je n' vois pas bien comment m'y prendre... si vous avez déjà œuvré sur le sujet...


Dernière édition par ARVELLA le 13/04/13, 11:50 am, édité 1 fois
avatar
ARVELLA
t'es un pilier !
t'es un pilier !

Nombre de messages : 2844
Age : 101
Localisation : Breizh
Date d'inscription : 06/08/2006

Revenir en haut Aller en bas

ARVELLA-2013-decouper sur une surface de 150X250mm avec une fraise de 2mm de diametre

Message  le cocombre masqué le 13/04/13, 10:56 am

Slt, c'est grand ton truc? je peux decouper sur une surface de 150X250mm avec une fraise de 2mm de diametre.
Si ça passe envoies ton plan (coté ou scan a l'echelle) et je te dit quoi (comme on dit dans chnord)

le cocombre masqué
pas trop seul là haut ?
pas trop seul là haut ?

Nombre de messages : 6692
Age : 56
Localisation : LA (Les Andelys) (27700)
Date d'inscription : 24/02/2009

Revenir en haut Aller en bas

découpe Laser

Message  aievouais64 le 13/04/13, 11:03 am

Il y a effectivement la découpe Laser.
avatar
aievouais64
consultant

Nombre de messages : 1976
Localisation : Sud Ouest 64
Date d'inscription : 23/07/2006

Revenir en haut Aller en bas

la méthode de la scie à chantourner

Message  pop le 13/04/13, 11:46 am

Fais donc voir la tête de ta pièce .... Il y a la méthode de la scie à chantourner. A l'époque où c'était mon métier, je te faisais de la dentelle avec ! Et en 2 mm, avec une bonne lame adéquate, ça doit passer !

pig

pop
très proche des étoiles !
très proche des étoiles !

Nombre de messages : 5464
Age : 64
Localisation : Là haut chez les fous
Date d'inscription : 24/07/2006

Revenir en haut Aller en bas

defonçage avec une fraise a copier

Message  eric de grasse le 13/04/13, 11:50 am

bonjour!
le gabarit en cp collé sur l alu et defonçage avec une fraise a copier
Eric
avatar
eric de grasse
persévère !
persévère !

Nombre de messages : 249
Age : 54
Localisation : 06130 grasse
Date d'inscription : 27/11/2011

http://eric.komaroff@laposte.net

Revenir en haut Aller en bas

Re: Compteur-Tours-PLATINE-sr500-xt500 (1) : Fabrication, références, lesquelles adapter ?

Message  le cocombre masqué le 13/04/13, 11:57 am

pop a écrit: A l'époque où c'était mon métier, je te faisais de la dentelle avec ! Et en 2 mm, avec une bonne lame adéquate, ça doit passer !

pig

Ah!!! c'etait quoi ton metier? parce que moi aussi je me sert assez souvent de la scie a repercer!

le cocombre masqué
pas trop seul là haut ?
pas trop seul là haut ?

Nombre de messages : 6692
Age : 56
Localisation : LA (Les Andelys) (27700)
Date d'inscription : 24/02/2009

Revenir en haut Aller en bas

Re: Compteur-Tours-PLATINE-sr500-xt500 (1) : Fabrication, références, lesquelles adapter ?

Message  eric de grasse le 13/04/13, 12:00 pm

la scie a repercer connais pas !!mon metier ebeniste !!
avatar
eric de grasse
persévère !
persévère !

Nombre de messages : 249
Age : 54
Localisation : 06130 grasse
Date d'inscription : 27/11/2011

http://eric.komaroff@laposte.net

Revenir en haut Aller en bas

j'ai la même demande pour découper, dans le but d'affiner, un garde boue avant en polyester-la plaque se trouvera plaquée sur la cuve enjoliveuse du compteur et celui-ci viendra se reposer dessus

Message  ARVELLA le 13/04/13, 12:05 pm

PS : j'ai la même demande pour découper, dans le but d'affiner, un garde boue avant en polyester ... j'ai dessiné dessus mais pour découper impec je n' vois pas bien comment m'y prendre... si vous avez déjà œuvré sur le sujet...

Bon je scanne mon machin et je colle ça ici quant à la cotation je devrais passer d'une  technique de l'approche "essai/erreur" à un dessin coté super juste .. c'est possible avec un peu de jus de cerveau  ... ça doit être hors tout du 150 x 150 mm ... c'est pour mettre mon compteur qui va jusqu'à 180 ...  ... le temps de retrouver un compas pour que je puisse tracer en bien gras ma première approche ...

V'là l'endroit final :



En fait la plaque se trouvera plaquée sur la cuve enjoliveuse du compteur et celui-ci viendra se reposer dessus... le tout tenu par une fixation "té supérieur"  .. à définir
avatar
ARVELLA
t'es un pilier !
t'es un pilier !

Nombre de messages : 2844
Age : 101
Localisation : Breizh
Date d'inscription : 06/08/2006

Revenir en haut Aller en bas

chantourner[/b], pas à repercer ! J'avais une boite qui fabriquait des kits de modèles réduits de bateaux en bois-activités modélistiques

Message  pop le 13/04/13, 12:08 pm

papy1000 watts a écrit:
pop a écrit: A l'époque où c'était mon métier, je te faisais de la dentelle avec ! Et en 2 mm, avec une bonne lame adéquate, ça doit passer !

pig

Ah!!! c'etait quoi ton metier? parce que moi aussi je me sert assez souvent de la scie a repercer!

A chantourner, pas à repercer ! J'avais une boite qui fabriquait des kits de modèles réduits de bateaux en bois. Et toutes les pièces étaient découpées artisanalement à la scie à chantourner. Quand tu as l'habitude, tu vas très vite avec une précision assez étonnante. J'ai un peu perdu la main, bien sur, mais je m'en sers toujours dans le cadre de mes activités modélistiques !

pig

pop
très proche des étoiles !
très proche des étoiles !

Nombre de messages : 5464
Age : 64
Localisation : Là haut chez les fous
Date d'inscription : 24/07/2006

Revenir en haut Aller en bas

Re: Compteur-Tours-PLATINE-sr500-xt500 (1) : Fabrication, références, lesquelles adapter ?

Message  le cocombre masqué le 13/04/13, 12:10 pm

ça n'a pas l'air si "tarabiscoté" que ça, le tout c'est de pouvoir coter les parties courbée.
J'ai un programme qui permet de vectoriser a partir d'un dessin ou image donc un calibre preci en carton fin ...

le cocombre masqué
pas trop seul là haut ?
pas trop seul là haut ?

Nombre de messages : 6692
Age : 56
Localisation : LA (Les Andelys) (27700)
Date d'inscription : 24/02/2009

Revenir en haut Aller en bas

Re: Compteur-Tours-PLATINE-sr500-xt500 (1) : Fabrication, références, lesquelles adapter ?

Message  eric de grasse le 13/04/13, 12:11 pm

n esite pas a te faire des gabarits en cp c est plus facile a travailler et surtout moins cher que l alu!!en tout cas moi je procéde toujours comme cela pour mes pieces
avatar
eric de grasse
persévère !
persévère !

Nombre de messages : 249
Age : 54
Localisation : 06130 grasse
Date d'inscription : 27/11/2011

http://eric.komaroff@laposte.net

Revenir en haut Aller en bas

Re: Compteur-Tours-PLATINE-sr500-xt500 (1) : Fabrication, références, lesquelles adapter ?

Message  le cocombre masqué le 13/04/13, 12:12 pm

pop a écrit:
papy1000 watts a écrit:
pop a écrit: A l'époque où c'était mon métier, je te faisais de la dentelle avec ! Et en 2 mm, avec une bonne lame adéquate, ça doit passer !

pig

Ah!!! c'etait quoi ton metier? parce que moi aussi je me sert assez souvent de la scie a repercer!

A chantourner, pas à repercer ! J'avais une boite qui fabriquait des kits de modèles réduits de bateaux en bois. Et toutes les pièces étaient découpées artisanalement à la scie à chantourner. Quand tu as l'habitude, tu vas très vite avec une précision assez étonnante. J'ai un peu perdu la main, bien sur, mais je m'en sers toujours dans le cadre de mes activités modélistiques !

pig

Pfutttt!! tu aurai pu nous faire visiter ton atelier quand on est venu dans le Pilat!

Sinon a repercer c'est la même a main, non?

le cocombre masqué
pas trop seul là haut ?
pas trop seul là haut ?

Nombre de messages : 6692
Age : 56
Localisation : LA (Les Andelys) (27700)
Date d'inscription : 24/02/2009

Revenir en haut Aller en bas

Re: Compteur-Tours-PLATINE-sr500-xt500 (1) : Fabrication, références, lesquelles adapter ?

Message  pop le 13/04/13, 12:22 pm

papy1000 watts a écrit:

Pfutttt!! tu aurai pu nous faire visiter ton atelier quand on est venu dans le Pilat!

Sinon a repercer c'est la même a main, non?

Je n'ai plus mon atelier de modélisme depuis belle lurette, et il n'était pas dans le Pilat, mais à Tassin-la-Demi-Lune (Lyon).
Je parle de scie à chantourner électrique. Quand à l'expression "à percer", je ne l'ai jamais entendue. Bon, avant, j'avais des scies pro et maintenant j'en ai une pour amateurs. Bien sur, ce n'est pas tout à fait la même chose. D'ailleurs j'ai toujours regretté de ne pas en avoir gardé une!

pig

pop
très proche des étoiles !
très proche des étoiles !

Nombre de messages : 5464
Age : 64
Localisation : Là haut chez les fous
Date d'inscription : 24/07/2006

Revenir en haut Aller en bas

Re: Compteur-Tours-PLATINE-sr500-xt500 (1) : Fabrication, références, lesquelles adapter ?

Message  le cocombre masqué le 13/04/13, 12:32 pm

une scie a "repercer" c'est ça:


Et c'est pour faire ça:

le cocombre masqué
pas trop seul là haut ?
pas trop seul là haut ?

Nombre de messages : 6692
Age : 56
Localisation : LA (Les Andelys) (27700)
Date d'inscription : 24/02/2009

Revenir en haut Aller en bas

Re: Compteur-Tours-PLATINE-sr500-xt500 (1) : Fabrication, références, lesquelles adapter ?

Message  pop le 13/04/13, 12:50 pm

Oui, c'est une scie à chantourner à main. Mais un conseil : si tu veux un ustensile pour égouter tes pâtes, vas chez Leclerc, y'en a des à pas cher... clown

pig

pop
très proche des étoiles !
très proche des étoiles !

Nombre de messages : 5464
Age : 64
Localisation : Là haut chez les fous
Date d'inscription : 24/07/2006

Revenir en haut Aller en bas

Re: Compteur-Tours-PLATINE-sr500-xt500 (1) : Fabrication, références, lesquelles adapter ?

Message  ARVELLA le 13/04/13, 01:19 pm

papy1000 watts a écrit:

c'est ça



En gros.... "à la va vite" ... voilà l' sixtus... dont qqs ouvertures bien rondes... mais les 2 échancrures du bord ne comptent pas ...

avatar
ARVELLA
t'es un pilier !
t'es un pilier !

Nombre de messages : 2844
Age : 101
Localisation : Breizh
Date d'inscription : 06/08/2006

Revenir en haut Aller en bas

Re: Compteur-Tours-PLATINE-sr500-xt500 (1) : Fabrication, références, lesquelles adapter ?

Message  pop le 13/04/13, 01:23 pm

... bien sur Arvella, si tu veux un truc irréprochable, la découpe lazer reste le must. Je ne veux dénoncer personne, mais il y en a, sur ce forum, qui ont accès à la machinerie nécessaire !!!... Ta pièce est réalisable à la scie à chantourner (électrique) mais tu n'auras jamais la précision de la découpe lazer.

pig





Dernière édition par pop le 13/04/13, 01:29 pm, édité 1 fois

pop
très proche des étoiles !
très proche des étoiles !

Nombre de messages : 5464
Age : 64
Localisation : Là haut chez les fous
Date d'inscription : 24/07/2006

Revenir en haut Aller en bas

Re: Compteur-Tours-PLATINE-sr500-xt500 (1) : Fabrication, références, lesquelles adapter ?

Message  le cocombre masqué le 13/04/13, 01:23 pm

Bah ecoutes, tu me cotes tout ça par rapport a l'axe du centre y compris tes perçages et je doit pouvoir te faire ça. par contre il me reste de l'alu mais en 4mm d'epaisseur.

le cocombre masqué
pas trop seul là haut ?
pas trop seul là haut ?

Nombre de messages : 6692
Age : 56
Localisation : LA (Les Andelys) (27700)
Date d'inscription : 24/02/2009

Revenir en haut Aller en bas

Re: Compteur-Tours-PLATINE-sr500-xt500 (1) : Fabrication, références, lesquelles adapter ?

Message  ARVELLA le 13/04/13, 03:18 pm

papy1000 watts a écrit:

Bah écoutes.............

... noté.. m'zi !

Pour l'alu je fournirai... je viens de revoir mon dessin au plus juste ce sera plutôt du 130 x 130 mm avec un endroit qui devra être un peu plié donc je reste dans l'état actuel de mes cogitations sur du 2 mm .. Reste à réaliser un crobard sérieux... ça viendra !
Arvella


avatar
ARVELLA
t'es un pilier !
t'es un pilier !

Nombre de messages : 2844
Age : 101
Localisation : Breizh
Date d'inscription : 06/08/2006

Revenir en haut Aller en bas

Re: Compteur-Tours-PLATINE-sr500-xt500 (1) : Fabrication, références, lesquelles adapter ?

Message  jeanjean le 13/04/13, 03:21 pm

Bande de fainéants!

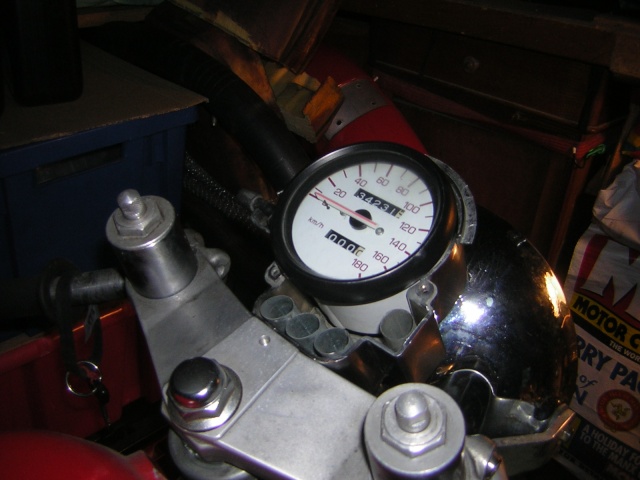

Un support de compteur en alu, j'en avais fait un pour l'XT.
Pareil. Gabarit carton, puis découpe à la main, perceuse pour les trous, finition à la lime et au papier de verre.

jeanjean
avatar
jeanjean
les jeunes te doivent le respect !
les jeunes te doivent le respect !

Nombre de messages : 3209
Localisation : Zuid-Holland
Date d'inscription : 27/08/2006

Revenir en haut Aller en bas

Re: Compteur-Tours-PLATINE-sr500-xt500 (1) : Fabrication, références, lesquelles adapter ?

Message  ARVELLA le 13/04/13, 04:09 pm

jeanjean a écrit:

Bande de fainéants!

jeanjean

.. j'en ai fait déjà deux ... mais les courbes ne sont pas terribles vu que c'est pas toujours des courbes courbes... mais bon pas impossible selon les circonstances... reste que le crobard doit être impec ...
avatar
ARVELLA
t'es un pilier !
t'es un pilier !

Nombre de messages : 2844
Age : 101
Localisation : Breizh
Date d'inscription : 06/08/2006

Revenir en haut Aller en bas

Re: Compteur-Tours-PLATINE-sr500-xt500 (1) : Fabrication, références, lesquelles adapter ?

Message  jeanjean le 13/04/13, 05:27 pm

...mais c'est beaucoup plus joli comma ca, avec les courbes artisanales qu'usiné usine!

jeanjean
avatar
jeanjean
les jeunes te doivent le respect !
les jeunes te doivent le respect !

Nombre de messages : 3209
Localisation : Zuid-Holland
Date d'inscription : 27/08/2006

Revenir en haut Aller en bas

Re: Compteur-Tours-PLATINE-sr500-xt500 (1) : Fabrication, références, lesquelles adapter ?

Message  monogil le 13/04/13, 05:37 pm

bjr

j'avais filé la pièce à un gars qui faisait de la découpe laser et il m'avait fait des pochoirs dans de l'inox en 2 tps 3 mvts Wink
y'a plein de petites boites qui sont équipées

gil Matou

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
ajouter des cylindres à un mono...
c'est ajouter des problèmes là où il n'y en a pas !!!
avatar
monogil
les jeunes te doivent le respect !
les jeunes te doivent le respect !

Nombre de messages : 3555
Age : 55
Localisation : sud 78
Date d'inscription : 23/07/2006

Revenir en haut Aller en bas

Re: Compteur-Tours-PLATINE-sr500-xt500 (1) : Fabrication, références, lesquelles adapter ?

Message  Zygs le 13/04/13, 05:38 pm

ARVELLA a écrit:
papy1000 watts a écrit:

c'est ça



En gros.... "à la va vite" ... voilà l' sixtus... dont qqs ouvertures bien rondes... mais les 2 échancrures du bord ne comptent pas ...


Very Happy envois moi ton plan ... je m'en occupe ....
détails en MP Wink
avatar
Zygs
persévère !
persévère !

Nombre de messages : 207
Age : 52
Localisation : Alsace
Date d'inscription : 30/10/2009

Revenir en haut Aller en bas

Re: Compteur-Tours-PLATINE-sr500-xt500 (1) : Fabrication, références, lesquelles adapter ?

Message  jeanjean le 13/04/13, 05:42 pm

les deux échancrures, à gauche, ce sont des passages de cable ??? Wink

jeanjean
avatar
jeanjean
les jeunes te doivent le respect !
les jeunes te doivent le respect !

Nombre de messages : 3209
Localisation : Zuid-Holland
Date d'inscription : 27/08/2006

Revenir en haut Aller en bas

ARVELLA

Message  ARVELLA le 13/04/13, 09:17 pm

Zygs a écrit:
:D envois moi ton plan ... je m'en occupe ....
détails en MP ;)

Merci de ta proposition !
... et dés que je suis opérationnel je vous tiens au courant !

jeanjean a écrit:les deux échancrures, à gauche, ce sont des passages de cable ??? ;)

jeanjean

... ce serait une bonne idée... je vais y songer. pour améliorer la tenue de courbure des câbles... qui est bien nulle sur les sr'arien... mais là c'est une bitza totale qui ne sera encombré de rien.. je vise 135 kg..
avatar
ARVELLA
t'es un pilier !
t'es un pilier !

Nombre de messages : 2844
Age : 101
Localisation : Breizh
Date d'inscription : 06/08/2006

Revenir en haut Aller en bas

arvella-2014-défauts inhérents au bitza

Message  ARVELLA le 07/03/14, 09:57 am

papy1000 watts a écrit:Bah écoutes, tu me cotes tout ça par rapport a l'axe du centre y compris tes perçages et je doit pouvoir te faire ça. par contre il me reste de l'alu mais en 4mm d’épaisseur.

Hola
... m' r'voilà...
J'ai épuisé mes solutions de fond d' cabane... J'ai pas encore coté précis mais ça va viendre... un d' ces jours j' t' r'contacte pour ça ...
Faut que j' m' choppe un morceau d'alu qui va bien...  Aurais-tu une solution pour plier joli... juste un zest ( 10 / 15° ??? ) la plaque alu sur une ligne virtuelle qui serait à qqs mm de l'alignement des trous d'en bas... ?
Je ne veux surtout pas un truc irréprochable... je déteste c'la... je veux du propre qui ne s'éloigne pas de l'aspect "fait main"  ...  avec les p'tits défauts inhérents au bitza de fond d' cabane faut rester dans l'esprit "bricolage"... r'marque si c'est trop beau j' patine l' sixtus... ha ha ha ... épicétou
Arvella'
avatar
ARVELLA
t'es un pilier !
t'es un pilier !

Nombre de messages : 2844
Age : 101
Localisation : Breizh
Date d'inscription : 06/08/2006

Revenir en haut Aller en bas

Le pliage, a l'étau.

Message  le cocombre masqué le 07/03/14, 11:13 am

J'ai de l'alu en 4 mm à poncer car il est un peu piqué, sinon en laiton avec un petit nickel ça peut être jouliiii

Le pliage, a l'étau.

le cocombre masqué
pas trop seul là haut ?
pas trop seul là haut ?

Nombre de messages : 6692
Age : 56
Localisation : LA (Les Andelys) (27700)
Date d'inscription : 24/02/2009

Revenir en haut Aller en bas

Instrumentation-Platine-xt500 : le W de Batman, ou une platine pas chère

Message  Alain 45 le 14/05/15, 05:09 pm

Bonjour,cheers  étant dans la restauration de ma XT, je viens de réaliser une platine C/CT pour quasiment que dalle. Bon je sais, c'est pas très original et nombre d'entre vous l'on déjà fait, mais je suis content du résultat☀ .
En fait avec cette moto, je n'avais en ma possession qu'un compteur Yam (gradué juqu'à 140) et un compte tours (zone rouge à 8500t):geek:  d'ailleurs si vous connaissez leurs origines, ils sont dépareillés, mais ils me plaisent bien car chromés.I love you
Trèfle de plaisanteries comme dirait un lapin dans un carré de luzerne, les photos :bounce bounce bounce


Je commence par un gabarit en carton inspiré des platines que l'on trouve pas bien loin.🐰



puis je fais une découpe à la disqueuse dans une vieille étagère en métal..(j'ai rien d'autre...), puis quelques coup de lime...



Batman...le retour :arrow:
Un apprêt et un ptit noir kivabien...



fixation des compteurs et contacteur....



Et voilà! Admirez au passage la durite fendue en finition entre les compteurs.... Laughing Laughing



Il me reste théoriquement que le problème de l'étalonnage...mais c'est pô grave !!! Razz

Alain 45
persévère !
persévère !

Nombre de messages : 207
Age : 59
Localisation : Orleans
Date d'inscription : 10/12/2014

Revenir en haut Aller en bas

-Alain 45-2015

Message  Invité le 14/05/15, 05:41 pm

Joli boulot.

@+
G@zz
avatar
Invité
Invité


Revenir en haut Aller en bas

Re: Compteur-Tours-PLATINE-sr500-xt500 (1) : Fabrication, références, lesquelles adapter ?

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
