[FUSIONNE] Les 2 fils d'arret automatique ?

Message  Frank Augustin le Jeu 16 Oct 2008, 19:35

Bsr a tous

Qui peut me dire ou vont se brancher les 2 fils du contacteur d'arret automatique des clignotants de ma SR
Un des fils part d'une fiche marquée L ,l'autre d'une fiche marquée B (repères situés sur le contacteur)

Merci

Frank Augustin
persévère !
persévère !

Nombre de messages : 185
Date d'inscription : 20/05/2007

Revenir en haut Aller en bas

Frank Augustin-2008-Un des fils part d'une fiche marquée L ,l'autre d'une fiche marquée B (repères situés sur le contacteur)

Message  Frank Augustin le Jeu 16 Oct 2008, 22:20

J'oubliais ; il suffit juste de demonter la selle pour me donner l'information

Un grand merci d'avance aux courageux !

Frank
avatar
Frank Augustin
persévère !
persévère !

Nombre de messages : 185
Age : 52
Localisation : Var
Date d'inscription : 20/05/2007

Revenir en haut Aller en bas

Tu es sur que c'est le système d'arrêt? Il est section carré, et il y a plusieurs fils... Pour moi, tu parles de la centrale cligno, avec une borne B pour batterie, et une borne L pour lamp. B: marron clair, et L: marron clair, filet blanc.

Message  Invité le Ven 17 Oct 2008, 02:38

Tu es sur que c'est le système d'arrêt? Il est section carré, et il y a plusieurs fils... Pour moi, tu parles de la centrale cligno, avec une borne B pour batterie, et une borne L pour lamp. B: marron clair, et L: marron clair, filet blanc.
avatar
Invité
Invité


Revenir en haut Aller en bas

- B pour le fil qui amène du courant continu 12V lorsque le contact est mis --> fil marron clair - L pour le fil qui en repart en direction du comodo gauche

Message  Fred le Ven 17 Oct 2008, 04:12

Salut,

D'accord avec Mickie.

Les fiches B et L auxquelles tu fais allusion me font plutôt penser à celles de la centrale clignotant :

- B pour le fil qui amène du courant continu 12V lorsque le contact est mis --> fil marron clair
- L pour le fil qui en repart en direction du comodo gauche (pour ensuite être distribué soit aux clignotants gauche, soit aux clignotants droits via les fils marron foncé et vert foncé) --> fil marronc / blanc

Fred

Fred
ton chemin est encore long !
ton chemin est encore long !

Nombre de messages : 123
Age : 43
Localisation : Paris
Date d'inscription : 29/01/2008

Revenir en haut Aller en bas

le truc rond à 3 fils CLB est bien la centrale clignotante, le truc carré à 6 fils est l'arret automatique. c'est ce que j'ai sur mon 2J4 de 78.

Message  Bentou le Ven 17 Oct 2008, 08:27

le truc rond à 3 fils CLB est bien la centrale clignotante, le truc carré à 6 fils est l'arret automatique.

c'est ce que j'ai sur mon 2J4 de 78.

maintenant, quel modèle de SR as tu ?
avatar
Bentou
maintenant la route du nirvana !
maintenant la route du nirvana !

Nombre de messages : 1193
Age : 57
Localisation : 92
Date d'inscription : 26/08/2006

http://mapage.noos.fr/jetable/tobec/root.html

Revenir en haut Aller en bas

Signalisation-Centrale Clignotants-xt500-6v : Laquelle adapter ?

Message  le cocombre masqué le Jeu 12 Mar 2009, 17:52

Pour ceux que cela pourrai interresser:

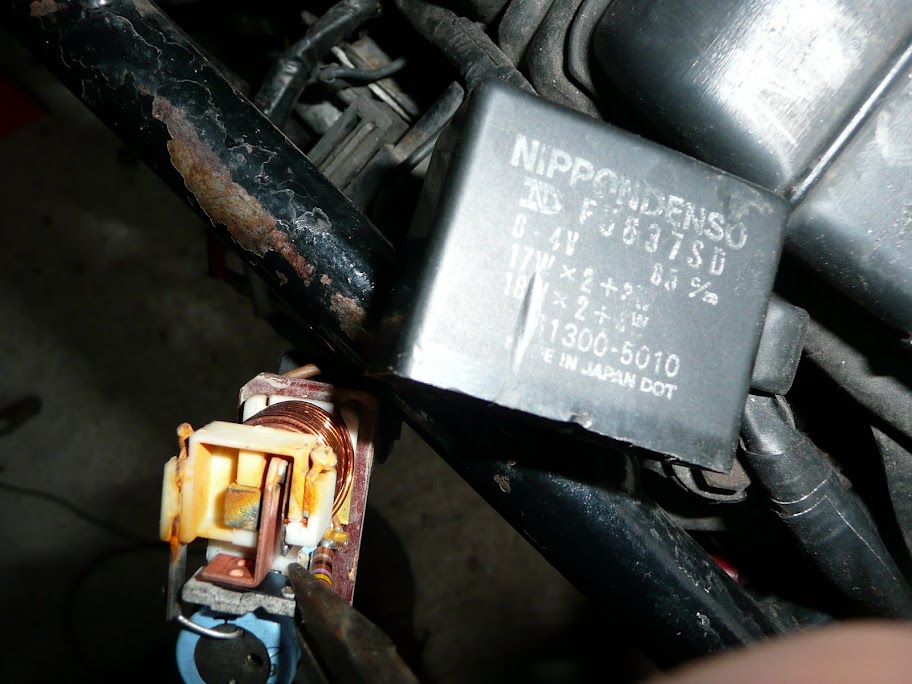

J'avais commandé chez passion77 un kit ampoule 500 xt hors les ampoules livrées pour les clignotants sont en 10 watts
la centrale réclame elle du 17 watt mini pour osciler!!!
Apres contact très cordial avec passion77 il me dit "je vent ça depuis longtemps et ça marche"!!!
Faute de passer pour un noix ! je me suis penché sur le probleme....
Pas possible avec du 10 watts l'intensité est trop faible pour générer le champ magnetique qui va déplacer le contact   me dis -je....
Alors après un bon resto avec des copains(motards et les autres comparses du blog) je me suis penché sur le problème!

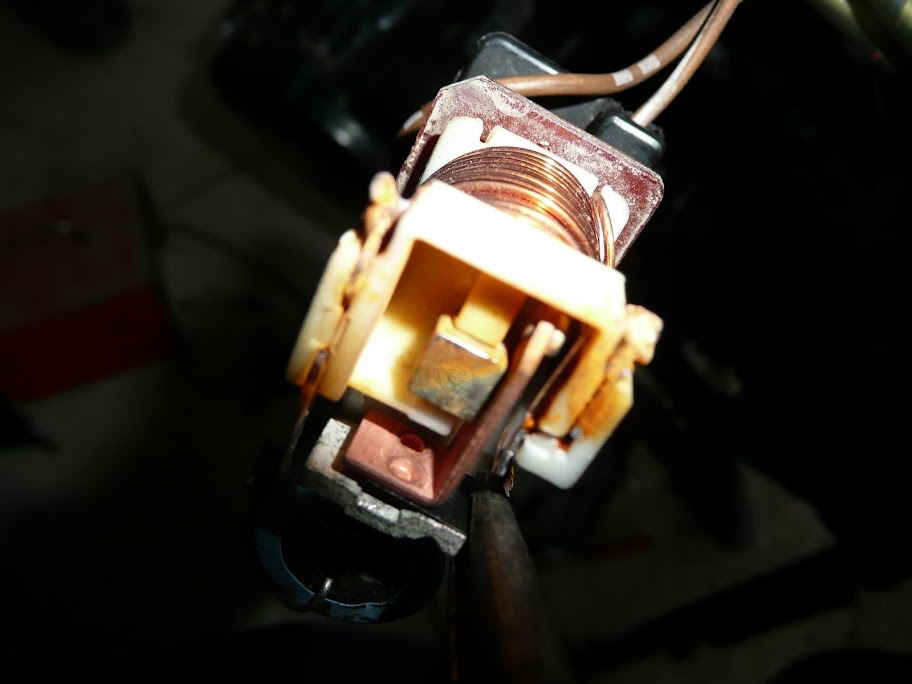

Si l'intensité n'est pas assez forte pour déplacer le contact   qu'est ce qui l'en empêche.... et bien il suffit de detendre la lame ressort qui l'en empêche comme sur les photos si après.


Et miracle ça marche

le cocombre masqué
pas trop seul là haut ?
pas trop seul là haut ?

Nombre de messages : 6692
Age : 56
Localisation : LA (Les Andelys) (27700)
Date d'inscription : 24/02/2009

Revenir en haut Aller en bas

le cocombre masqué-2009-centrale Gold de cartier elle fonctionne en 6/12/24V et avec autant de lampes que tu veux! Les Tridon canadiennes sont bien aussi!

Message  Invité le Jeu 12 Mar 2009, 19:12

Autre soluce, au lieu de la grosse m... d'origine du achêtes (chez un accessoiriste auto ou un electricien auto) pour moitié prix une centrale Gold de cartier elle fonctionne en 6/12/24V et avec autant de lampes que tu veux! Les Tridon canadiennes sont bien aussi!
avatar
Invité
Invité


Revenir en haut Aller en bas

Re: Signalisation-CENTRALE CLIGNOTANTS-sr500-xt500 (1) : Montage-réparation, connectique, modèles et références, unité d'arrêt, ampoules ?

Message  Gi0 le Jeu 12 Mar 2009, 20:14

mickie a écrit:Autre soluce, au lieu de la grosse m... d'origine du achêtes (chez un accessoiriste auto ou un electricien auto) pour moitié prix une centrale Gold de cartier elle fonctionne en 6/12/24V et avec autant de lampes que tu veux! Les Tridon canadiennes sont bien aussi!
Juste pour info, si jamais je change d'avis et que je veux laisser les clignos, ça tape dans les combien d'€ ?
avatar
Gi0
maintenant la route du nirvana !
maintenant la route du nirvana !

Nombre de messages : 1002
Age : 26
Localisation : Ambérieu-en-Bugey (Ain)
Date d'inscription : 19/10/2008

Revenir en haut Aller en bas

Re: Signalisation-CENTRALE CLIGNOTANTS-sr500-xt500 (1) : Montage-réparation, connectique, modèles et références, unité d'arrêt, ampoules ?

Message  le cocombre masqué le Jeu 12 Mar 2009, 20:31

Gi0 a écrit:
mickie a écrit:Autre soluce, au lieu de la grosse m... d'origine du achêtes (chez un accessoiriste auto ou un electricien auto) pour moitié prix une centrale Gold de cartier elle fonctionne en 6/12/24V et avec autant de lampes que tu veux! Les Tridon canadiennes sont bien aussi!
Juste pour info, si jamais je change d'avis et que je veux laisser les clignos, ça tape dans les combien d'€ ?


Bah ma solution a moi c'est un coup de pince a.....0 euro
si tu ne sais pas le faire tu passes me voir et la ça te coute une tournée au bistrot!!!

le cocombre masqué
pas trop seul là haut ?
pas trop seul là haut ?

Nombre de messages : 6692
Age : 56
Localisation : LA (Les Andelys) (27700)
Date d'inscription : 24/02/2009

Revenir en haut Aller en bas

[FUSIONNE]Eclairage-Clignotants-sr500 : trop rapides !

Message  GRAPH21 le Sam 19 Sep 2009, 12:10

Bonjours à tous,

Poursuivant mon petit remontage... depuis maintenant deux ans...
Je viens de "poser" le faisceau électrique fraichement restauré dans le cadre.
Une petite batterie pour alimenter en "volant"... contact...
TOUT FONCTIONNE ! et du premier coup !
VICTOIRE... sauf que...
Les clignotants sont très rapides !

Une idée pour retrouver un rythme normal ?
Le coté Pace Car ne m'enchante pas trop !

Changer la centrale ?

BON WEEK END À TOUS !
avatar
GRAPH21
ton chemin est encore long !
ton chemin est encore long !

Nombre de messages : 97
Age : 53
Localisation : DIJON
Date d'inscription : 28/12/2007

http://fpcv.fr

Revenir en haut Aller en bas

Re: Signalisation-CENTRALE CLIGNOTANTS-sr500-xt500 (1) : Montage-réparation, connectique, modèles et références, unité d'arrêt, ampoules ?

Message  vincelp le Sam 19 Sep 2009, 12:22

GRAPH21 a écrit:Les clignotants sont très rapides !
Une idée pour retrouver un rythme normal ?
S'ils sont trop rapides, c'est que la résistance des ampoules n'est pas suffisante pour ta centrale. Installe soit des ampoules plus puissantes : 21W au lieu de 10W ou mets une résistance en série avant chaque ampoule.

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
VinceLP

Le Web@zar !!!
Une XT 500 en Rallye routier
Les Ch'tis Normands au DDMT
avatar
vincelp
consultant

Nombre de messages : 2537
Localisation : Rennes, Bretagne
Date d'inscription : 13/04/2007

http://www.webazar.org/xt500

Revenir en haut Aller en bas

Re: Signalisation-CENTRALE CLIGNOTANTS-sr500-xt500 (1) : Montage-réparation, connectique, modèles et références, unité d'arrêt, ampoules ?

Message  GRAPH21 le Sam 19 Sep 2009, 15:08

Garage... démontage des caches...
Ampoules de 6W !!!!

Un GRAND merci Mr. Vince help !
avatar
GRAPH21
ton chemin est encore long !
ton chemin est encore long !

Nombre de messages : 97
Age : 53
Localisation : DIJON
Date d'inscription : 28/12/2007

http://fpcv.fr

Revenir en haut Aller en bas

Eclairage-Clignotants-sr500 : il s'agirait du connecteur qui va sur le "relais arrêt clignotant"

Message  Invité le Lun 28 Sep 2009, 20:52

Salut à tous,

Après 2 ans de restauration (!) de mon SR j'en arrive à la repose du faisceau remis en état.Mais là surprise, j'ai un connecteur 6 broches blanc au niveau du cache latéral gauche qui pendouille...Après avoir jeté un oeil sur le schéma électrique il s'agirait du connecteur qui va sur le "relais arrêt clignotant".ça me semble bizarre, ça ne me dit strictement rien ce module, mystère!!! et je ne pense pas l'avoir perdu...quelq'un pourrait-il me le décrire ou me poster une photo?
merci!!! Wink
avatar
Invité
Invité


Revenir en haut Aller en bas

mxsr-2009-

Message  dune le Lun 28 Sep 2009, 21:59

bonsoir a tous et a toi mxsr. c est normal, sur le 48t pas de shmilblik d arrêt automatique de clignotants comme sur les "vieux sr".
j en ai collé un sur le mien (48t) et bien que dalle!!!  ça ne marche pas. les spécialistes en électricité vont nous expliquer cela???
aaaaaaaaaaaaaaaaa+
dune
avatar
dune
maintenant la route du nirvana !
maintenant la route du nirvana !

Nombre de messages : 1008
Age : 77
Localisation : le seul endroit ou on fait du bon vin !!! bordeaux pardi...
Date d'inscription : 08/04/2008

Revenir en haut Aller en bas

Re: Signalisation-CENTRALE CLIGNOTANTS-sr500-xt500 (1) : Montage-réparation, connectique, modèles et références, unité d'arrêt, ampoules ?

Message  Invité le Lun 28 Sep 2009, 22:13

Salut Dune et merci pour ta réponse...rassurante!!! Very Happy je me disais bien qu'il y avait une c....... quelque part! Wink

bonne soirée à tous !

mxsr
avatar
Invité
Invité


Revenir en haut Aller en bas

ce systeme d'arret des clignotants sur 2J4 a disparu sur les 48T, alors que c'était pas idiot comme idée : le bazar arrete les clignos après X centaines de metres ou X secondes. C'est donc ce truc qui alimente la centrale clignotante, et pour le déclenc

Message  2J4 000697 le Lun 28 Sep 2009, 23:30

Bizarrement ce systeme d'arret des clignotants sur 2J4 a disparu sur les 48T, alors que c'était pas idiot comme idée :  le bazar arrete les clignos après X centaines de metres ou X secondes.

C'est donc ce truc qui alimente la centrale clignotante, et pour le déclencher il y a un petit fourbi dans le compteur.

Pour que ca marche faut donc installer le faisceau électrique prévu pour, le compteur avec l'interrupteur (je ne crois pas que le machin soit démontable du compteur lui-meme) et bien sur l'unité d'arret.
avatar
2J4 000697
les jeunes te doivent le respect !
les jeunes te doivent le respect !

Nombre de messages : 3251
Date d'inscription : 22/12/2008

Revenir en haut Aller en bas

[FUSIONNE]Eclairage-Clignotants-sr500 : Sur le schéma électrique il va sur qque chose qui s'appelle l'Unité d'Arrêt Cligno ?

Message  XrForEver le Dim 15 Nov 2009, 21:13

Bonjour,

En remontant mon faisceau j'ai constaté un connectueur 5 broches qui ne va nulle part Suspect

Sur le schéma électrique il va sur qque chose qui s'appelle l'Unité d'Arrêt Cligno  Suspect  Suspect Première fois que j'entends parler de çà  Suspect . En plus, j'ai pas cette pièce sur mon SR

Vous savez à quoi çà correspond (la pièce en haut à droite du schéma ci-dessous)?

Merci


XrForEver
ton chemin est encore long !
ton chemin est encore long !

Nombre de messages : 114
Localisation : Hanches 28
Date d'inscription : 24/08/2009

Revenir en haut Aller en bas

XrForEver-2009-En plus ton shéma est incomplet puisqu'il manque le capteur d'impulsions dans le compteur! C'est un clip noir, sous le compteur, avec une ampoule de verre contenant un ILS, inter à lame souple, et des fils noir et blanc liseré vert, j'en ai

Message  Invité le Dim 15 Nov 2009, 21:20

C'est un gadget qui éteint automatiquement les clignos au bout de 150m, très compliqué et totalement inutile... En plus ton shéma est incomplet puisqu'il manque le capteur d'impulsions dans le compteur! C'est un clip noir, sous le compteur, avec une ampoule de verre contenant un ILS, inter à lame souple, et des fils noir et blanc liseré vert, j'en ai un qui traîne dans une boite...
avatar
Invité
Invité


Revenir en haut Aller en bas

Re: Signalisation-CENTRALE CLIGNOTANTS-sr500-xt500 (1) : Montage-réparation, connectique, modèles et références, unité d'arrêt, ampoules ?

Message  XrForEver le Dim 15 Nov 2009, 21:26

Elle ressemble à quoi, se fixe où ? je ne trouve sur aucune schéma ?

Merci

XrForEver
ton chemin est encore long !
ton chemin est encore long !

Nombre de messages : 114
Localisation : Hanches 28
Date d'inscription : 24/08/2009

Revenir en haut Aller en bas

Re: Signalisation-CENTRALE CLIGNOTANTS-sr500-xt500 (1) : Montage-réparation, connectique, modèles et références, unité d'arrêt, ampoules ?

Message  2J4 000697 le Dim 15 Nov 2009, 21:37

prof shadocko a écrit:C'est un gadget qui éteint automatiquement les clignos au bout de 150m, très compliqué et totalement inutile... En plus ton shéma est incomplet puisqu'il manque le capteur d'impulsions dans le compteur! C'est un clip noir, sous le compteur, avec une ampoule de verre contenant un ILS, inter à lame souple, et des fils noir et blanc liseré vert, j'en ai un qui traîne dans une boite...

Bin moi qui ai jamais eu de clignos sur mes motos avant cette année, je suis bien content de l'avoir ce bidule. Je pense déja pas a mettre les clignos, alors les éteindre...

Le bazar éteint les clignos après 150 m ou X secondes.

Pour savoir ou c'est sur la moto, y a quelque part sur le forum un sujet la dessus avec des photos, mais je me sers de la recherche comme de mes clignos, donc comme un pied, et je saurais pas le retrouver.
avatar
2J4 000697
les jeunes te doivent le respect !
les jeunes te doivent le respect !

Nombre de messages : 3251
Date d'inscription : 22/12/2008

Revenir en haut Aller en bas

C'est un boitier section carrée environ 20X20, long env 60, plastique noir, fermé par un coulis de résine ocre, 50mm de fils et la prise qui va dans la tienne un collier-support en caoutchouc noir, et il se trouve sous la selle

Message  Invité le Lun 16 Nov 2009, 07:47

C'est un boitier section carrée environ 20X20, long env 60, plastique noir, fermé par un coulis de résine ocre, 50mm de fils et la prise qui va dans la tienne un collier-support en caoutchous noir, et il se trouve sous la selle. Il y a ce système sur plein de Yam de l'époque, 125 250 et 350 RDX, 500 XS, certaines 650XS, les customs d'époque...
avatar
Invité
Invité


Revenir en haut Aller en bas

il n'est présent que sur les 2j4, pas sur les 48t et les 400 j'avoue qu'il a une certaine utilité, par contre c'est chiant quand tu veux rouler avec le cligno allumé

Message  monogil le Lun 16 Nov 2009, 08:14

bjr

il n'est présent que sur les 2j4, pas sur les 48t et les 400
j'avoue qu'il a une certaine utilité, par contre c'est chiant quand tu veux rouler avec le cligno allumé (entre les files par exemple)

gil Matou

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
ajouter des cylindres à un mono...
c'est ajouter des problèmes là où il n'y en a pas !!!
avatar
monogil
les jeunes te doivent le respect !
les jeunes te doivent le respect !

Nombre de messages : 3533
Age : 55
Localisation : sud 78
Date d'inscription : 23/07/2006

Revenir en haut Aller en bas

Et un buzer monté sur les clignos, ç'est pas plus simple?

Message  pop le Lun 16 Nov 2009, 10:05

Et un buzer monté sur les clignos, ç'est pas plus simple?  C'est ce que j'envisage sur ma 550.

pop  pig

pop
très proche des étoiles !
très proche des étoiles !

Nombre de messages : 5422
Age : 64
Localisation : Là haut chez les fous
Date d'inscription : 24/07/2006

Revenir en haut Aller en bas

Re: Signalisation-CENTRALE CLIGNOTANTS-sr500-xt500 (1) : Montage-réparation, connectique, modèles et références, unité d'arrêt, ampoules ?

Message  Invité le Lun 16 Nov 2009, 11:50

Le buzzer est rapidement laxatif quand tu es arrété à un feu et que tu veux tourner, ,par exemple! Il y a la soluce BMW où le buzzer ne buzze pas au point mort ou débrayé, mais ça nécessite une diode et un relais, en plus d'un contacteur sur le levier d'embrayage, que les SR n'ont pas! Trop cher, mon fils!
avatar
Invité
Invité


Revenir en haut Aller en bas

Eclairage-Clignotants-sr500 : a quoi correspond ce contact dans le compteur ?

Message  Invité le Mer 24 Mar 2010, 18:53

:arrow: Qui peut me dire a quoi correspond ce contact dans le compteur Question

avatar
Invité
Invité


Revenir en haut Aller en bas

bp06-2010-fils noir et blanc liseré vert: Arrêt automatique des clignos... Tu peux le virer, mais bouche le trou par une bande d'adhesif, sinon tu auras de la buée dans ton cadran!

Message  Invité le Mer 24 Mar 2010, 19:43

fils noir et blanc liseré vert: Arrêt automatique des clignos... Tu peux le virer, mais bouche le trou par une bande d'adhesif, sinon tu auras de la buée dans ton cadran!
avatar
Invité
Invité


Revenir en haut Aller en bas

C'est un ILS, inter à lame souple, qui envoie des impulsions au boitier carré qui est sous la selle. Les impulsions sont données par le compteur, le boiter les compte à partir du moment où tu mets le cligno, et quand le nombre d'impulsions correspondant à

Message  Invité le Mer 24 Mar 2010, 21:10

C'est un ILS, inter à lame souple, qui envoie des impulsions au boitier carré qui est sous la selle. Les impulsions sont données par le compteur, le boiter les compte à partir du moment où tu mets le cligno, et quand le nombre d'impulsions correspondant à 100 ou 150m est atteint, il coupe l'alim de la centrale cligno jusqu'au prochain changement de direction...
avatar
Invité
Invité


Revenir en haut Aller en bas

doit y avoir un ptit aimant qui tourne quand la moto roule et qui declenche par magnetisme le contact.

Message  Invité le Ven 26 Mar 2010, 17:48

Encore merci pour l'info.
doit y avoir un ptit aimant qui tourne quand la moto roule et qui declenche par magnetisme le contact.
Autant garder la connexion, je verrai si elle est operationnelle
avatar
Invité
Invité


Revenir en haut Aller en bas

Re: Signalisation-CENTRALE CLIGNOTANTS-sr500-xt500 (1) : Montage-réparation, connectique, modèles et références, unité d'arrêt, ampoules ?

Message  Bentou le Ven 26 Mar 2010, 18:17

bp06 a écrit:Encore merci pour l'info.
doit y avoir un ptit aimant qui tourne quand la moto roule et qui declenche par magnetisme le contact.
Autant garder la connexion, je verrai si elle est operationnelle

d'un autre coté, c'est le principe d'un compteur de faire tourner un aimant contre une plaque retenue par un ressort...
avatar
Bentou
maintenant la route du nirvana !
maintenant la route du nirvana !

Nombre de messages : 1193
Age : 57
Localisation : 92
Date d'inscription : 26/08/2006

http://mapage.noos.fr/jetable/tobec/root.html

Revenir en haut Aller en bas

Eclairage-Clignotants-sr500 : C'est l'arrêt automatique ce boitier ?

Message  Saké Racer le Sam 21 Aoû 2010, 18:42

Hello, les ceusses qui sont là, passke c'est les congés, et ce we à Pau Arnos, il se passe des trucs. Amusez vous bien les gars, et attention au mal de tronche ce soir chez le président.
Bon, moi, j'ai un peu bricolé, j'ai tenté de rebrancher le contacteur stop du frein avant, et comme ça marche pas, je suis descendu du phare jusque sous la selle, et là, alors que je pensais avoir compris, et ben je sèche.
Rappel, sous la selle, il y a ça (2J4 Sr 82) :

A gauche, si je ne m'abuse, c'est la centrale clignotante, mais à droite ? Kikisait ?
En plus, d'après les schémas électriques en couleur, ce bloc n'existe pas, ou alors je sais pas lire un schéma (pas trop étonnant d'ailleurs).
Autre question, pour en revenir à ma bricole initiale, le contacteur de frein avant, il ne figure pas sur le schéma, il y a bien un contacteur de frein, mais il semble à l'arrière de la moto par rapport au schéma. J'ai d'ailleurs trouvé les fils correspondants, et quand j'y branche mon contacteur avant, il fonctionne bien.
D'après ma moto, dans le phare, on branche ce contacteur sur 2 fils,  un fil marron, et un vert à liseré jaune. Pour l'arrière pareil.
Par contre au départ du phare, le contacteur ne fonctionne pas, il doit donc y avoir un bug entre les 2.
Dernière hypothèse : il me manque peut être une pièce, car sur le schéma, le contacteur stop recoit un fil marron, mais l'autre est jaune et file au feu rouge ; je retrouve d'ailleurs ce jaune au feu rouge.
Bref, je sèche un brin.  scratch
Je voulais remettre ici le schéma, pas moyen d'y arriver, désolé, mais tout le monde le connait.  study
Si quelqu'un peut me réorienter, ça m'aiderait bien.
Merci d'avance.
Jluc "pasbalaizeenélectricité"
avatar
Saké Racer
tu vas bientôt tutoyer les étoiles !
tu vas bientôt tutoyer les étoiles !

Nombre de messages : 328
Age : 56
Localisation : 34 prox Béziers, pas loin des virolos qui vont bien.
Date d'inscription : 10/11/2009

Revenir en haut Aller en bas

Re: Signalisation-CENTRALE CLIGNOTANTS-sr500-xt500 (1) : Montage-réparation, connectique, modèles et références, unité d'arrêt, ampoules ?

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 2 sur 5 Précédent  1, 2, 3, 4, 5  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
