Re: Charge-REGULATEUR-xt500 (1) : Amélioration, schémas, avec résistance, potentiomètre - Lequel adapter ?

Message  peauxdelavieillecabane le Sam 26 Mai 2007, 08:38

salut

comment l'as tu montée ?

:albino:

peauxdelavieillecabane
t'es un pilier !
t'es un pilier !

Nombre de messages : 2467
Date d'inscription : 23/07/2006

Revenir en haut Aller en bas

Re: Charge-REGULATEUR-xt500 (1) : Amélioration, schémas, avec résistance, potentiomètre - Lequel adapter ?

Message  flattwin66 le Sam 26 Mai 2007, 09:13

did a écrit:salut,
j'ai monté la resistance et la moto marche du feu de dieu !!!
éclairage un peu mieu mais pas transcendant,
did


salut,
je suis dans le meme cas que toi, la moto fonctionne comme avant, rien n'as changer si ce n'est l'eclairage qui est meilleurs. pas de soucis de demarrage, j'ai pas l'impression que les deux soit liés...
et pour pdlvc, j'ai monté la resistance comme indiqué dans le post du debut.

@+ flattwin66
avatar
flattwin66
ton chemin est encore long !
ton chemin est encore long !

Nombre de messages : 75
Age : 47
Localisation : Perpignan
Date d'inscription : 12/11/2006

Revenir en haut Aller en bas

Re: Charge-REGULATEUR-xt500 (1) : Amélioration, schémas, avec résistance, potentiomètre - Lequel adapter ?

Message  did le Sam 26 Mai 2007, 10:32

[comment l'as tu montée ?

salut, j'ai suivi à la lettre les explications, la resistance est fixée sous le support baterie...

j'ai pas regardé si ça chauffait mais ça roule super, le tableau de bord est bien mieux éclairé, pas encore roulé de nuit...
a+
did
avatar
did
persévère !
persévère !

Nombre de messages : 214
Localisation : CONFORT - 01
Date d'inscription : 11/02/2007

Revenir en haut Aller en bas

Re: Charge-REGULATEUR-xt500 (1) : Amélioration, schémas, avec résistance, potentiomètre - Lequel adapter ?

Message  thomas le Sam 26 Mai 2007, 10:47

hello,
il y a 2 circuits bien distinct: un pour l'allumage et un pour l'éclairage avec chacun sa bobine donc il faut chercher la source de votre panne ailleurs study
avatar
thomas
ton chemin est encore long !
ton chemin est encore long !

Nombre de messages : 147
Date d'inscription : 31/08/2006

Revenir en haut Aller en bas

résistance est branchée en série sur le fil qui sort du régulateur, la tension aux bornes de la batterie n'est plus régulée. Elle augmente proportionnellement au régime moteur et peut atteindre 14 Volts.

Message  vincelp le Sam 26 Mai 2007, 16:52

did a écrit:quel est le problème ?

Le problème, c'est que, lorsque la résistance est branchée en série sur le fil qui sort du régulateur, la tension aux bornes de la batterie n'est plus régulée. Elle augmente proportionnellement au régime moteur et peut atteindre 14 Volts.

Alors, ça éclaire évidemment mieux, mais la batterie va bouillir et les lampes claquer.

Perso, j'ai enlevé la résistance, pas envie de foutre le feu à ma XT... je continuerai à rouler de nuit en me tanquant derrière une voiture pour y voir clair ;-)

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
VinceLP

Le Web@zar !!!
Une XT 500 en Rallye routier
Les Ch'tis Normands au DDMT
avatar
vincelp
consultant

Nombre de messages : 2536
Localisation : Rennes, Bretagne
Date d'inscription : 13/04/2007

http://www.webazar.org/xt500

Revenir en haut Aller en bas

Re: Charge-REGULATEUR-xt500 (1) : Amélioration, schémas, avec résistance, potentiomètre - Lequel adapter ?

Message  peauxdelavieillecabane le Sam 26 Mai 2007, 22:12

salut

j'ai changé le condensateur d'allumage, qui avait claqué. c'est quand même surprernant que ça pète d'un coup, non ?

du coup, je laisse la résistance, voir si ça tient dans le temps




:albino:
avatar
peauxdelavieillecabane
t'es un pilier !
t'es un pilier !

Nombre de messages : 2467
Age : 101
Localisation : Ici. Où là ?
Date d'inscription : 23/07/2006

Revenir en haut Aller en bas

deux circuits distincts ; donc a priori pas d'interference de l'un sur l'autre-Le but de la manip etait de tromper le regulateur, en rajoutant une resistance dans le circuit , pour qu'il régule ... plus haut

Message  dominic le Sam 26 Mai 2007, 23:04

Oui , comme dit thomas , deux circuits distincts ; donc a priori pas d'interference de l'un sur l'autre ; ( quoique on sait jamais ce qui peut se passer dans la tête d'une XT...)

Petit rappel pour mémoire (et pour ceusses qu'auraient pas suivi ):Le but de la manip etait de tromper le regulateur, en rajoutant une resistance dans le circuit  , pour qu'il régule ...  plus  haut !
 En ce qui me concerne , j' ai toujours été  un peu circonspect vis à vis de cette solution  drunken , ne serait- ce que parce que son auteur  faisait une lecture erronée des schemas RMT et semblait faire l'impasse sur  l'accroissement de la tension avec la vitesse de rotation scratch ; mais ce n'est que mon avis  lol!
                                                              Dominic
avatar
dominic
ton chemin est encore long !
ton chemin est encore long !

Nombre de messages : 147
Localisation : 86/17
Date d'inscription : 09/09/2006

Revenir en haut Aller en bas

Re: Charge-REGULATEUR-xt500 (1) : Amélioration, schémas, avec résistance, potentiomètre - Lequel adapter ?

Message  vincelp le Sam 26 Mai 2007, 23:49

dominic a écrit: En ce qui me concerne , j' ai toujours été un peu circonspect vis à vis de cette solution drunken , ne serait- ce que parce que son auteur faisait une lecture erronée des schemas RMT et semblait faire l'impasse sur l'accroissement de la tension avec la vitesse de rotation scratch ; mais ce n'est que mon

Pour ce qui me concerne, je ne suis plus circonspect du tout. La manip ne marche pas et supprime toute régulation, donc danger !

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
VinceLP

Le Web@zar !!!
Une XT 500 en Rallye routier
Les Ch'tis Normands au DDMT
avatar
vincelp
consultant

Nombre de messages : 2536
Localisation : Rennes, Bretagne
Date d'inscription : 13/04/2007

http://www.webazar.org/xt500

Revenir en haut Aller en bas

Re: Charge-REGULATEUR-xt500 (1) : Amélioration, schémas, avec résistance, potentiomètre - Lequel adapter ?

Message  Ad le Mar 22 Jan 2008, 14:21

salut,
j'ai fais un temps la manip de mettre une resistance pour augmenter le jus, c'est clair que c'est top niveau éclairage mais étant donné le fait que à chaque forte accélération je me retrouvais dans le noir, j'ai annulé cette solution (je préfère voir pas beaucoup tout le temps que super bien de temps en temps).

quelqu'un a testé la manip en remplacent la resistance par un potentiometre? y'a du monde qui tourne encore avec une resistance? quelle valeur?

à plus,
Ad
avatar
Ad
ton chemin est encore long !
ton chemin est encore long !

Nombre de messages : 136
Localisation : bzh
Date d'inscription : 15/01/2008

Revenir en haut Aller en bas

Re: Charge-REGULATEUR-xt500 (1) : Amélioration, schémas, avec résistance, potentiomètre - Lequel adapter ?

Message  Kraps le Mar 22 Jan 2008, 15:50

Salut Ad

Je tournes toujours avec cette résistance, sauf que j'ai mis de côté les ampoules 6V. car j'ai bien 7,5V. au ralenti, mais au régime, ça monte à 13!
J'ai essayé une 12V./100W. j'y vois trés bien, même en bas régime c'est mieux qu'avant.
avatar
Kraps
ton chemin est encore long !
ton chemin est encore long !

Nombre de messages : 108
Age : 47
Localisation : Millau
Date d'inscription : 24/07/2006

Revenir en haut Aller en bas

Re: Charge-REGULATEUR-xt500 (1) : Amélioration, schémas, avec résistance, potentiomètre - Lequel adapter ?

Message  Ad le Mar 22 Jan 2008, 17:43

Kraps a écrit:Salut Ad

Je tournes toujours avec cette résistance, sauf que j'ai mis de côté les ampoules 6V. car j'ai bien 7,5V. au ralenti, mais au régime, ça monte à 13!
J'ai essayé une 12V./100W. j'y vois trés bien, même en bas régime c'est mieux qu'avant.

7,5 au ralenti et 13 dans les tours? j'ai casiment ça avec le régulateur du xt que je viens de récupérer! avec la resistance j'étais à 10v au ralenti, et 15v vers 4500 tours par contre le voltage continue d'augmenter avec les tours, et les ampoules n'aiment pas ça.

je vais tester une ampoule 100W avec le "nouveau" régulateur de xt voir ce que ça donne... (avec une ampoule h4 ça éclaire juste un peu mieux, par contre l'éclairage est sensiblement le même au ralenti que dans les tours)

t'as quoi comme régulateur 6v? (stanley? ref?) t'as mis quelle valeur de résistance?

edit: t'as gardé l'optique d'origine?

A bientôt,
Ad
avatar
Ad
ton chemin est encore long !
ton chemin est encore long !

Nombre de messages : 136
Localisation : bzh
Date d'inscription : 15/01/2008

Revenir en haut Aller en bas

Re: Charge-REGULATEUR-xt500 (1) : Amélioration, schémas, avec résistance, potentiomètre - Lequel adapter ?

Message  Kraps le Mar 22 Jan 2008, 18:18

J'ai optique et régul d'origine pour la valeur, c'est 100W./5000 Ohms, je crois me souvenir ...?
Elle est en photo dans les débuts du post, c'est assez gros, parce que ça reçoit beaucoup d'ampéres, d'ailleurs si tu mets un potentiométre, soit il fond, soit tu feras prendre trois kilos à ta bécanne !
avatar
Kraps
ton chemin est encore long !
ton chemin est encore long !

Nombre de messages : 108
Age : 47
Localisation : Millau
Date d'inscription : 24/07/2006

Revenir en haut Aller en bas

5000ohms? c'est pas plutôt aux alentours de 2,5ohm? avec 5000ohms le régulateur ne sert plus à rien... jusqu'à y'a une semaine j'avais 2 resistances de 4,7ohms-trouvé sur conrad des potentiometre de 40w qui ne sont pas énormes

Message  Ad le Jeu 24 Jan 2008, 23:22

5000ohms? c'est pas plutôt aux alentours de 2,5ohm? avec 5000ohms le régulateur ne sert plus à rien...
jusqu'à y'a une semaine j'avais 2 resistances de 4,7ohms (valeur marqué dessus mais plus tout à fait la réalité elles font 5 ohms environ) pour avoir environs 2,5ohms

j'ai trouvé sur conrad des potentiometre de 40w qui ne sont pas énormes, si j'en met deux en séries je me disais que ça pouvait peut être le faire.

bon sinon j'ai peut être trouvé une autre solution c'est un régulateur de moto neige 12V, je teste demain voir ce que ça donne...

Ad
avatar
Ad
ton chemin est encore long !
ton chemin est encore long !

Nombre de messages : 136
Localisation : bzh
Date d'inscription : 15/01/2008

Revenir en haut Aller en bas

Re: Charge-REGULATEUR-xt500 (1) : Amélioration, schémas, avec résistance, potentiomètre - Lequel adapter ?

Message  Kraps le Ven 25 Jan 2008, 11:56

Je me suis trompé, c'est 1,5Homs...
Il sufit de lire le début du post:
Xav 13 a écrit
Vous commandez sur le site de "conradpro" la résistance de puissance 100W référence 423033-62. Le but est d'intercaller cette résistance sur le fameux fil jaune

Kraps
avatar
Kraps
ton chemin est encore long !
ton chemin est encore long !

Nombre de messages : 108
Age : 47
Localisation : Millau
Date d'inscription : 24/07/2006

Revenir en haut Aller en bas

Re: Charge-REGULATEUR-xt500 (1) : Amélioration, schémas, avec résistance, potentiomètre - Lequel adapter ?

Message  Ad le Ven 25 Jan 2008, 12:56

OK donc avec 1,5ohm ça donne les même voltage qu'avec mon autre régulateur.

T'as testé ce que ça donne l'éclairage avec une ampoule 6V au lieu d'une 12V?

Kraps a écrit:Je me suis trompé, c'est 1,5Homs...
Il sufit de lire le début du post:
Xav 13 a écrit
Vous commandez sur le site de "conradpro" la résistance de puissance 100W référence 423033-62. Le but est d'intercaller cette résistance sur le fameux fil jaune

Kraps
avatar
Ad
ton chemin est encore long !
ton chemin est encore long !

Nombre de messages : 136
Localisation : bzh
Date d'inscription : 15/01/2008

Revenir en haut Aller en bas

Re: Charge-REGULATEUR-xt500 (1) : Amélioration, schémas, avec résistance, potentiomètre - Lequel adapter ?

Message  Kraps le Ven 25 Jan 2008, 13:48

Oui, ça grille à la premiére accèlèration...
avatar
Kraps
ton chemin est encore long !
ton chemin est encore long !

Nombre de messages : 108
Age : 47
Localisation : Millau
Date d'inscription : 24/07/2006

Revenir en haut Aller en bas

Charge-REGULATEUR-xt500 (1) : Lequel adapter ?

Message  ARVELLA le Ven 21 Fév 2014, 09:44

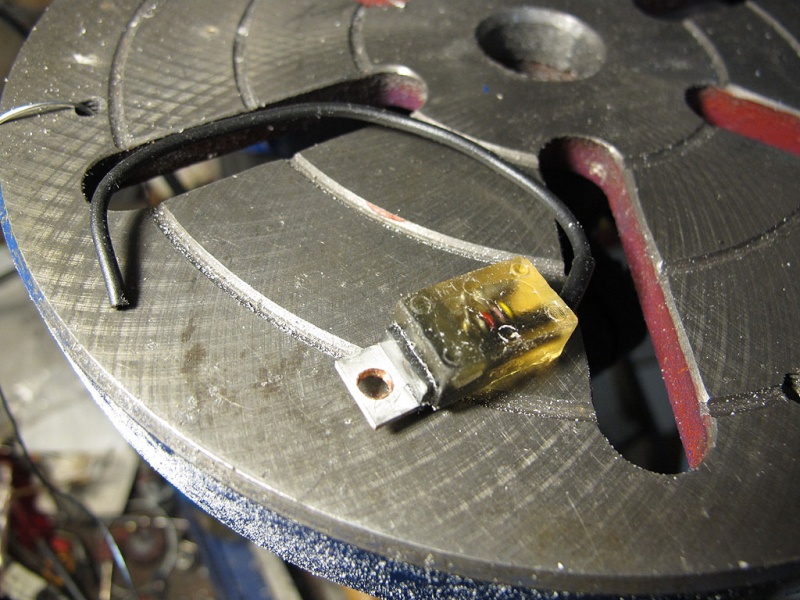

Comme j'ai besoin d'un régulateur pour XT ... j'ai trouvé ça !  Vous en pensez quoi ?


http://www.motobecane-club-de-france.org/forum/viewtopic.php?f=67&t=16037




... dans le genre site Nico - également visible sur c' forum comme  l'indique "Papy1000 watts"



Dernière édition par ARVELLA le Ven 21 Fév 2014, 10:06, édité 1 fois
avatar
ARVELLA
t'es un pilier !
t'es un pilier !

Nombre de messages : 2776
Age : 101
Localisation : Breizh
Date d'inscription : 06/08/2006

Revenir en haut Aller en bas

arvella-2014-motobécane-club-triac et peut être prévoir un radiateur pour dissiper la chaleur. on peut aussi remplacer les deux résistances en série par une de 2300ohms

Message  le cocombre masqué le Ven 21 Fév 2014, 09:59

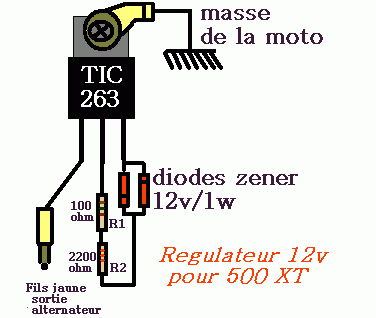

Que du bien! il faut juste vérifier la puissance que peut supporter le thyristor triac et peut être prévoir un radiateur pour dissiper la chaleur.
on peut aussi remplacer les deux résitances en série par une de 2300 ohms

Le triacs supporte 25 amperes

Edité pour complement

le cocombre masqué
pas trop seul là haut ?
pas trop seul là haut ?

Nombre de messages : 6692
Age : 56
Localisation : LA (Les Andelys) (27700)
Date d'inscription : 24/02/2009

Revenir en haut Aller en bas

Ton schema est aussi sur le forum dtmx et apparement le notre aussi!

Message  le cocombre masqué le Ven 21 Fév 2014, 10:03

Ton schema est aussi sur le forum dtmx et apparement le notre aussi!!!!!!

le cocombre masqué
pas trop seul là haut ?
pas trop seul là haut ?

Nombre de messages : 6692
Age : 56
Localisation : LA (Les Andelys) (27700)
Date d'inscription : 24/02/2009

Revenir en haut Aller en bas

Charge-Régulateur-xt500 : un schéma de câblage avec potentiomêtre (quelle résistance ?)

Message  tryphon le Dim 10 Aoû 2014, 21:05

Je voudrais tester mon régulateur.
J'ai un transfo 220/15 Volt.
Je cherche un schéma de câblage avec potentiomêtre (quelle résistance ?).
Comment place t on le régulateur dans le circuit ?
avatar
tryphon
maintenant la route du nirvana !
maintenant la route du nirvana !

Nombre de messages : 1073
Age : 54
Localisation : vertes collines du Ternois
Date d'inscription : 18/11/2007

Revenir en haut Aller en bas

mets la diode de redressement suivant le schéma élec de la XT ou mieux un pont de graetz en sortie le régulateur puis une charge du type voyant de compte tour histoire de na pas trop charger l'ensemble et cela devrait aller.

Message  Invité le Dim 10 Aoû 2014, 21:49

Heu pourquoi veut tu mettre une résistance ? En entrée du régulateur ou en sortie ?
En entrée pas besoin car à vide il doit bien sortir du 15 volts du volant (sans charge), mets la diode de redressement suivant le schéma élec de la XT ou mieux un pont de graetz en sortie le régulateur puis une charge du type voyant de compte tour histoire de na pas trop charger l'ensemble et cela devrait aller.

Ceci
la diode de redressement de la XT


ou ceci avec le pont



Tu mets l'entrée du régulateur en B la masse en C et à la sortie une ampoule.

@+
G@zz
avatar
Invité
Invité


Revenir en haut Aller en bas

Re: Charge-REGULATEUR-xt500 (1) : Amélioration, schémas, avec résistance, potentiomètre - Lequel adapter ?

Message  tryphon le Dim 10 Aoû 2014, 22:17

Merci Attila
Je vous tiens au jus.
avatar
tryphon
maintenant la route du nirvana !
maintenant la route du nirvana !

Nombre de messages : 1073
Age : 54
Localisation : vertes collines du Ternois
Date d'inscription : 18/11/2007

Revenir en haut Aller en bas

[fusionné]Régulateur "maison"

Message  Chimerebx le Lun 12 Sep 2016, 12:20

Je voudrais me fabriquer un régulateur selon le schéma qui se trouve en lien sur le site.
Et que voila :



Or celui-ci est prévu en 12volts.

- Les 100 watts de la bobine peuvent-ils aussi bien alimenter en 12V qu'en 6V ???
- Si je veux rester en 6V, suffit-il de changer les deux diodes 12v par des 6v...???

Merci d'avance...
avatar
Chimerebx
ton chemin est encore long !
ton chemin est encore long !

Nombre de messages : 74
Age : 65
Localisation : Bordeaux
Date d'inscription : 22/03/2015

Revenir en haut Aller en bas

Re: Charge-REGULATEUR-xt500 (1) : Amélioration, schémas, avec résistance, potentiomètre - Lequel adapter ?

Message  papy1000watts le Lun 12 Sep 2016, 13:39

Oups!!! tu devrais poser ta question sur un forum électronique!!!! a moins que Attila, enfin le roi des uns maintenant voit ta question.

avatar
papy1000watts
très proche des étoiles !
très proche des étoiles !

Nombre de messages : 5261
Age : 56
Localisation : LA les Andelys NORMANDIE
Date d'inscription : 22/01/2015

Revenir en haut Aller en bas

Re: Charge-REGULATEUR-xt500 (1) : Amélioration, schémas, avec résistance, potentiomètre - Lequel adapter ?

Message  Chimerebx le Lun 12 Sep 2016, 14:58

Merci...
Je viens de le faire sur ABCélectronique...
Au cas où cela pourrait en intéresser d'autres, je mettrai la réponse...
Pierre
avatar
Chimerebx
ton chemin est encore long !
ton chemin est encore long !

Nombre de messages : 74
Age : 65
Localisation : Bordeaux
Date d'inscription : 22/03/2015

Revenir en haut Aller en bas

Re: Charge-REGULATEUR-xt500 (1) : Amélioration, schémas, avec résistance, potentiomètre - Lequel adapter ?

Message  HL 29 le Lun 12 Sep 2016, 17:06

Je pense que tu pourrais la mettre tout de suite, ça ne te coutera pas plus cher et se serait plus convivial Wink
avatar
HL 29
te voilà un initié !
te voilà un initié !

Nombre de messages : 982
Age : 50
Localisation : St Ségal finistere
Date d'inscription : 27/11/2008

Revenir en haut Aller en bas

Re: Charge-REGULATEUR-xt500 (1) : Amélioration, schémas, avec résistance, potentiomètre - Lequel adapter ?

Message  Chimerebx le Lun 12 Sep 2016, 17:24

C'est gentil, cher HL, cheers mais pour l'instant j'ai posté la question... Question Question
Je mettrai la réponse quand je la recevrai - en espérant en recevoir une qui soit digne de ça...
avatar
Chimerebx
ton chemin est encore long !
ton chemin est encore long !

Nombre de messages : 74
Age : 65
Localisation : Bordeaux
Date d'inscription : 22/03/2015

Revenir en haut Aller en bas

Re: Charge-REGULATEUR-xt500 (1) : Amélioration, schémas, avec résistance, potentiomètre - Lequel adapter ?

Message  HL 29 le Lun 12 Sep 2016, 17:32

Ha OK, je croyais que tu gardais la réponse pour toi en attandent que quelqu'un te la demande, je trouvais ça dommage Wink mais si tu n'as pas encore eu la réponse ça change tout Twisted Evil
avatar
HL 29
te voilà un initié !
te voilà un initié !

Nombre de messages : 982
Age : 50
Localisation : St Ségal finistere
Date d'inscription : 27/11/2008

Revenir en haut Aller en bas

Re: Charge-REGULATEUR-xt500 (1) : Amélioration, schémas, avec résistance, potentiomètre - Lequel adapter ?

Message  papy1000watts le Lun 12 Sep 2016, 17:33

Tiens regarde ça: http://www.motobecane-club-de-france.org/forum/viewtopic.php?t=14548
avatar
papy1000watts
très proche des étoiles !
très proche des étoiles !

Nombre de messages : 5261
Age : 56
Localisation : LA les Andelys NORMANDIE
Date d'inscription : 22/01/2015

Revenir en haut Aller en bas

Re: Charge-REGULATEUR-xt500 (1) : Amélioration, schémas, avec résistance, potentiomètre - Lequel adapter ?

Message  Bentou le Lun 12 Sep 2016, 19:36

Vous pouvez lui envoyer un MP, il est déjà venu 2 ou 3 fois ici.
avatar
Bentou
maintenant la route du nirvana !
maintenant la route du nirvana !

Nombre de messages : 1188
Age : 57
Localisation : 92
Date d'inscription : 26/08/2006

http://mapage.noos.fr/jetable/tobec/root.html

Revenir en haut Aller en bas

Re: Charge-REGULATEUR-xt500 (1) : Amélioration, schémas, avec résistance, potentiomètre - Lequel adapter ?

Message  Chimerebx le Lun 12 Sep 2016, 19:52

"Ah bah", comme disait Gaston Lagaffe, "pfouyiiiit, l'est trop, lui"
Bé oui, c'est un post super, mais à le lire et le relire, il faut à l'évidence une adaptation personnalisée pour chaque bécane...
Sur le post, "celui qui sait" parle de ses montage sur les vieilles Z, comme Zorglub, en 125 et 175 cc couramment, avec des bobines délivrant poussivement 45watts... Ce qui est déjà trop pour ceux du post qui veulent la même chose pour des AV, 88 ou 99 (tiens, comme les Tonton !)
des 49.9cc qui elles sortent encore moins, avec une seule bobine allumage/éclairage...
De plus, à tout rerrerererelire, les Triac possèdent une personnalité propre, comme certaines XT... L'un coupera tout de suite à 7volts, l'autre attendra un peu, histoire de se chauffer les c... avant de travailler... "Le temps que toutes les ampoules fondent, et je m'y mets..."

Bref, pas simple...

avatar
Chimerebx
ton chemin est encore long !
ton chemin est encore long !

Nombre de messages : 74
Age : 65
Localisation : Bordeaux
Date d'inscription : 22/03/2015

Revenir en haut Aller en bas

Re: Charge-REGULATEUR-xt500 (1) : Amélioration, schémas, avec résistance, potentiomètre - Lequel adapter ?

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 2 sur 3 Précédent  1, 2, 3  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
