Re: Charge-REGULATEUR-xt500 (1) : Amélioration, schémas, avec résistance, potentiomètre - Lequel adapter ?

Message  Chimerebx le Lun 12 Sep 2016, 19:52

"Ah bah", comme disait Gaston Lagaffe, "pfouyiiiit, l'est trop, lui"
Bé oui, c'est un post super, mais à le lire et le relire, il faut à l'évidence une adaptation personnalisée pour chaque bécane...
Sur le post, "celui qui sait" parle de ses montage sur les vieilles Z, comme Zorglub, en 125 et 175 cc couramment, avec des bobines délivrant poussivement 45watts... Ce qui est déjà trop pour ceux du post qui veulent la même chose pour des AV, 88 ou 99 (tiens, comme les Tonton !)
des 49.9cc qui elles sortent encore moins, avec une seule bobine allumage/éclairage...
De plus, à tout rerrerererelire, les Triac possèdent une personnalité propre, comme certaines XT... L'un coupera tout de suite à 7volts, l'autre attendra un peu, histoire de se chauffer les c... avant de travailler... "Le temps que toutes les ampoules fondent, et je m'y mets..."

Bref, pas simple...


Chimerebx
ton chemin est encore long !
ton chemin est encore long !

Nombre de messages : 74
Date d'inscription : 22/03/2015

Revenir en haut Aller en bas

Re: Charge-REGULATEUR-xt500 (1) : Amélioration, schémas, avec résistance, potentiomètre - Lequel adapter ?

Message  papy1000watts le Lun 12 Sep 2016, 19:56

Bah si c'est simple!!! passes une annonce de recherche de régulateur d'origine!

J'en ai eu un a une époque!!! ça a profité a un (imminent) membre du forum.
avatar
papy1000watts
très proche des étoiles !
très proche des étoiles !

Nombre de messages : 5766
Age : 56
Localisation : LA les Andelys NORMANDIE
Date d'inscription : 22/01/2015

Revenir en haut Aller en bas

Re: Charge-REGULATEUR-xt500 (1) : Amélioration, schémas, avec résistance, potentiomètre - Lequel adapter ?

Message  Chimerebx le Lun 12 Sep 2016, 20:02

Bé oui, trouver un régul d'époque... Vais essayer !
J'en ai deux, qui semblent tous les deux hors service...
Une parce que toutes mes lampes crament...
Deux parce que avec ce montage, ils ne semblent pas bloquer le voltage à 7volts...
Voila ledit montage ...
Mais j'envoie du continu, est-ce correct ?
Le plus sur le fil sortant du régul, et sur un fil d'ampoule, le moins sur la masse du régul et sur l'autre fil de l'ampoule...



avatar
Chimerebx
ton chemin est encore long !
ton chemin est encore long !

Nombre de messages : 74
Age : 66
Localisation : Bordeaux
Date d'inscription : 22/03/2015

Revenir en haut Aller en bas

Re: Charge-REGULATEUR-xt500 (1) : Amélioration, schémas, avec résistance, potentiomètre - Lequel adapter ?

Message  papy1000watts le Lun 12 Sep 2016, 20:05

Et quand tu montes la tension??? ça s'affole a un moment ou pas?
avatar
papy1000watts
très proche des étoiles !
très proche des étoiles !

Nombre de messages : 5766
Age : 56
Localisation : LA les Andelys NORMANDIE
Date d'inscription : 22/01/2015

Revenir en haut Aller en bas

Re: Charge-REGULATEUR-xt500 (1) : Amélioration, schémas, avec résistance, potentiomètre - Lequel adapter ?

Message  Chimerebx le Lun 12 Sep 2016, 22:00

Rien ne s'affole... l'ampoule brille de plus en plus, de façon logique et linéaire, exactement comme sans le régulateur... Au trouducune différence !
avatar
Chimerebx
ton chemin est encore long !
ton chemin est encore long !

Nombre de messages : 74
Age : 66
Localisation : Bordeaux
Date d'inscription : 22/03/2015

Revenir en haut Aller en bas

Re: Charge-REGULATEUR-xt500 (1) : Amélioration, schémas, avec résistance, potentiomètre - Lequel adapter ?

Message  papy1000watts le Lun 12 Sep 2016, 22:01

Et l'aiguille de l'ampèremètre ne monte pas?
avatar
papy1000watts
très proche des étoiles !
très proche des étoiles !

Nombre de messages : 5766
Age : 56
Localisation : LA les Andelys NORMANDIE
Date d'inscription : 22/01/2015

Revenir en haut Aller en bas

Re: Charge-REGULATEUR-xt500 (1) : Amélioration, schémas, avec résistance, potentiomètre - Lequel adapter ?

Message  Chimerebx le Mer 14 Sep 2016, 21:08

Bé non... L'ampèremètre ne bouge pas, c'est la lampe qui brille plus !
Pour le régulateur "maison" en 6volts, j'ai une réponse sur le site du tobec club:
"Si on a besoin de réguler plus de 90W, faut passer à la classe de triac au dessus ; on va donc prendre un TIC263 qui peut réguler jusquà 25A, soit 300W sous 12V ; soyons fous... ; par contre le budget s'en ressent, 6€ le bout.
Ce triac fonctionne mal sous 6V en début de régulation, la tension monte à 10V donc à éviter en 6V ; mais une fois que la régulation se fait, on tient les 6V avec les zener et la résistance ci-dessus"
Bon bon bon... à suivre...
avatar
Chimerebx
ton chemin est encore long !
ton chemin est encore long !

Nombre de messages : 74
Age : 66
Localisation : Bordeaux
Date d'inscription : 22/03/2015

Revenir en haut Aller en bas

D'autres possibles...

Message  Chimerebx le Ven 16 Sep 2016, 12:35

Bonjour,
J'ai posté une demande sur une site spécialisé en électronique...

Voici le lien pour le post du site informatique :
https://www.abcelectronique.com/forum/showthread.php?p=842527#post842527

J'ai obtenu plusieurs réponses intéressantes, je vous les livre...

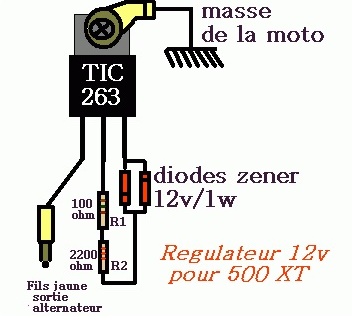

1/ le schéma qui court partout nico.free a sans doute été modifié par la suite, il présente une erreur de branchement des leds :
Voila le bon branchement :



Et non celui-ci :



Et un schéma, ou plutôt une tof du montage, avec liste des composants, pour un régulateur qui serait plus efficace, moins de chauffe et plus de puissance donc, a été donné :



http://composants.e44.com/diodes/po...200C25000W.html
+
http://composants.e44.com/transisto...top3-TIP35.html
+
http://composants.e44.com/transisto...op3-TIP36A.html
+ (x4)
http://composants.e44.com/diodes/di...-BZX85C6V8.html
+
http://composants.e44.com/diodes/di...-BZX85C6V2.html
+ (x2)
http://composants.e44.com/resistanc...-1-MA100E0.html

Voili voilou...

Je vais bien finir par arriver à avoir une nampoule qui tienne plus de trois coups de gaz, nom de d'là !
avatar
Chimerebx
ton chemin est encore long !
ton chemin est encore long !

Nombre de messages : 74
Age : 66
Localisation : Bordeaux
Date d'inscription : 22/03/2015

Revenir en haut Aller en bas

Re: Charge-REGULATEUR-xt500 (1) : Amélioration, schémas, avec résistance, potentiomètre - Lequel adapter ?

Message  jeanjean le Lun 19 Sep 2016, 17:51

avatar
jeanjean
les jeunes te doivent le respect !
les jeunes te doivent le respect !

Nombre de messages : 3195
Localisation : Zuid-Holland
Date d'inscription : 27/08/2006

Revenir en haut Aller en bas

Re: Charge-REGULATEUR-xt500 (1) : Amélioration, schémas, avec résistance, potentiomètre - Lequel adapter ?

Message  ET le Lun 19 Sep 2016, 18:21

Chimerebx a écrit:
1/ le schéma qui court partout nico.free a sans doute été modifié par la suite, il présente une erreur de branchement des leds :
Voila le bon branchement :



Et non celui-ci :




Bonjour

Je confirme que les diodes Zener doivent être en série et non en parallèle.
Par contre je ne vois pas pourquoi mettre une résistance de 100Ω et une résistance de 2200Ω en série ?

E.T.


~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
E.T. est aussi sur http://www.etmoteur.fr/
Préparation d'une XT500 pour la piste
J'y parle aussi Triumph T100 , Norton, carburateurs Amal et Gardner
avatar
ET
admin

Nombre de messages : 4660
Age : 54
Localisation : din ch'timi
Date d'inscription : 25/07/2006

http://www.etmoteur.fr/

Revenir en haut Aller en bas

Re: Charge-REGULATEUR-xt500 (1) : Amélioration, schémas, avec résistance, potentiomètre - Lequel adapter ?

Message  Chimerebx le Mar 20 Sep 2016, 11:56

Bonjour

Je confirme que les diodes Zener doivent être en série et non en parallèle.
Par contre je ne vois pas pourquoi mettre une résistance de 100Ω et une résistance de 2200Ω en série ?

E.T.

[/quote]

Bé c'est très c... Mais il semble que l'on ne trouve pas facilement des résistances de 2300Ω ... Donc... lol!
avatar
Chimerebx
ton chemin est encore long !
ton chemin est encore long !

Nombre de messages : 74
Age : 66
Localisation : Bordeaux
Date d'inscription : 22/03/2015

Revenir en haut Aller en bas
