Fabrication pipe d'admission Kehin fcr mx 37

Message  Emann59 le Mar 10 Juil 2018, 09:52

Bonjour à tous, ayant quelques fcr 37 à la maison, je me suis dit pourquoi ne pas en adapter un sur mon moteur de xt 500.

N'ayant pas un morceau de brut d'aluminium de plus de 85 de diamètre dans mon stock, j'ai du, au lieu de le tailler dans la masse, le faire en deux pièces. J'ai d'abord fabriqué la bride, réalisé les perçages pour les vis et le conduit d'admission.



J'ai ensuite conçu une bague avec une gorge pour la retenue du manchon de carburateur en caoutchouc, (carbu et manchon sont issus d'une yamaha 250 yzf de 2005), cette bague sera ajustée et aura été saignée afin de recevoir un joint torique ayant pour but d'assurer l'étanchéïté de l'ensemble.

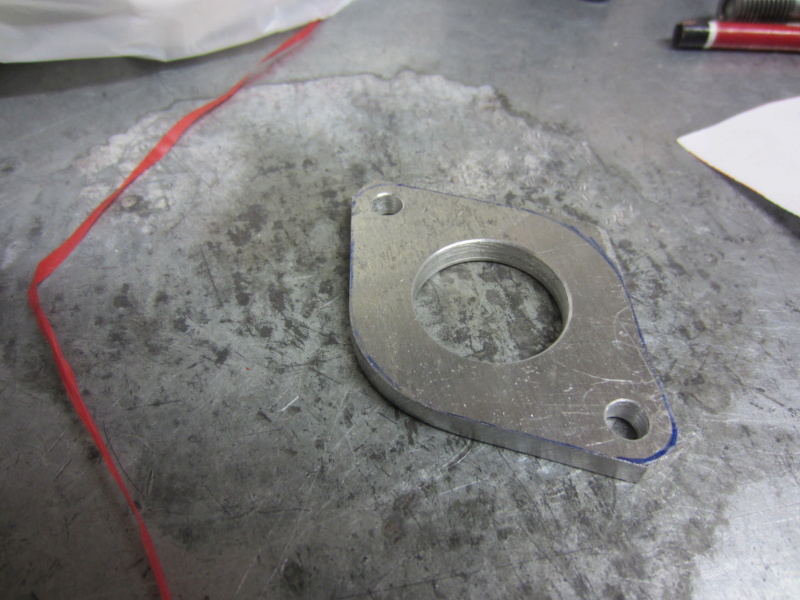

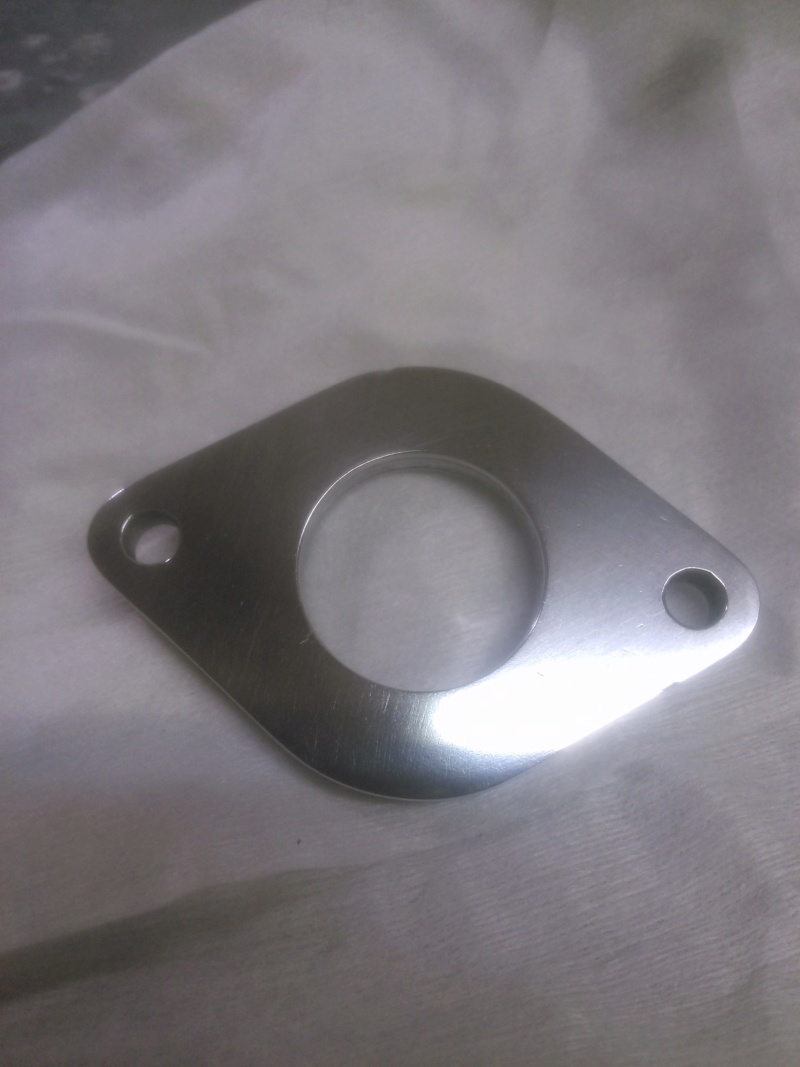

La bride est ensuite alésée avec un jeu de 0,04 centièmes afin d'assembler serré les deux parties.





Les rayons seront eux réalisés à la main.

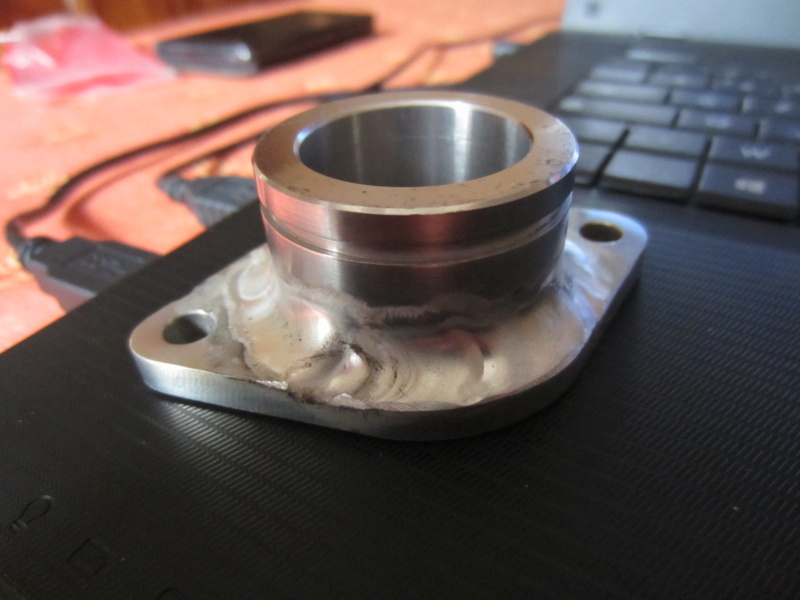

La bride montée sur une culasse en attente de microbillage donc pas très esthétique mais c'est juste pour essayer. Tout correspond parfaitement, restera à ajuster de très peu le conduit de la culasse et celui de la pipe afin d'obtenir un conduit sans rupture et bien aligné.

Je posterai la suite du montage bientot.

Quand aux réglage du 37 fcr, là ça ne va pas être de la tarte !
avatar
Emann59
ton chemin est encore long !
ton chemin est encore long !

Nombre de messages : 88
Age : 38
Localisation : Bousignies sur roc
Date d'inscription : 27/02/2018

Revenir en haut Aller en bas

Re: Fabrication pipe d'admission Kehin fcr mx 37

Message  Dr Phil le Mar 10 Juil 2018, 10:14

Serait il possible d'avoir les photos à taille autre que timbre poste ?
avatar
Dr Phil
les jeunes te doivent le respect !
les jeunes te doivent le respect !

Nombre de messages : 3027
Age : 59
Localisation : Bruxelles
Date d'inscription : 04/10/2013

Revenir en haut Aller en bas

Re: Fabrication pipe d'admission Kehin fcr mx 37

Message  Pablo le Mar 10 Juil 2018, 12:28

Yep !

en a tu profité pour redresser un peu le conduit.... vers le haut et vers la gauche...??

le fcr passera que mieux !

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
'suis a la recherche d'une  ami super, avec cg, même si caisse hs Twisted Evil
avatar
Pablo
co-admin

Nombre de messages : 1537
Age : 27
Localisation : Ariege, dans les bois...
Date d'inscription : 08/11/2011

Revenir en haut Aller en bas

Re: Fabrication pipe d'admission Kehin fcr mx 37

Message  eric xt club idf le Mar 10 Juil 2018, 12:48

En voilà un idé quelle est bonne . Pour le réglage du FCR, sa fait bien , il est sur que plus il y a de l'alumage plus il faudra y métre de l'éssence . les régles sont plus simple sur une SR .
avatar
eric xt club idf
te voilà un initié !
te voilà un initié !

Nombre de messages : 763
Date d'inscription : 15/10/2006

Revenir en haut Aller en bas

Re: Fabrication pipe d'admission Kehin fcr mx 37

Message  midship le Mar 10 Juil 2018, 13:47

Oui, la fabrication de pipe est quelque chose qui se fait bien avec de l'alu. La seule chose à respecter, ( expérience oblige...) c'est une certaine épaisseur de la bride, je dirai pas moins de huit millimètres d'épaisseur, pare que le serrage peut déformer la bride facilement. Le mieux étant bien sûr d'y mettre un torique.
Voilà celle que nous avions réalisée pour notre proto 250. ( à noter que la gorge du torique n'était pas encore faite!!)







avatar
midship
persévère !
persévère !

Nombre de messages : 260
Age : 59
Localisation : Bagnols sur Céze
Date d'inscription : 24/08/2012

Revenir en haut Aller en bas

Re: Fabrication pipe d'admission Kehin fcr mx 37

Message  papy1000watts le Mar 10 Juil 2018, 13:51

J'imagine que tu a re-surfacé après la soudure!!!
avatar
papy1000watts
pas trop seul là haut ?
pas trop seul là haut ?

Nombre de messages : 7592
Age : 57
Localisation : LA les Andelys NORMANDIE
Date d'inscription : 22/01/2015

Revenir en haut Aller en bas

Re: Fabrication pipe d'admission Kehin fcr mx 37

Message  midship le Mar 10 Juil 2018, 13:53

Il faut surfacer bien sûr, et ce, même avec la mise en place d'un torique. Very Happy
avatar
midship
persévère !
persévère !

Nombre de messages : 260
Age : 59
Localisation : Bagnols sur Céze
Date d'inscription : 24/08/2012

Revenir en haut Aller en bas

Re: Fabrication pipe d'admission Kehin fcr mx 37

Message  Emann59 le Mar 10 Juil 2018, 14:07

Alors je vais essayer de répondre à tous, pour la taille des images je fais ce que je peux et suis très embêté pour les insérer.

Redresser le conduit je n'y avait pas réfléchi mais c'est encore possible,je mettrai des photos si je le fais.. Merci pour l'info !

Pour l'allumage, j'ai monté mon allumage de sr sur le moteur xt car la partie cycle sur laquelle tout cela va etre monté est un 2j4 de 78. D'ailleurs eric xt club nous en avions parlés au téléphone car nous avions une affaire de boite de vitesse en cours pour restaurer mon premier moteur..

Pour l'épaisseur de la bride suis actuellement à 10mm.


avatar
Emann59
ton chemin est encore long !
ton chemin est encore long !

Nombre de messages : 88
Age : 38
Localisation : Bousignies sur roc
Date d'inscription : 27/02/2018

Revenir en haut Aller en bas

Re: Fabrication pipe d'admission Kehin fcr mx 37

Message  midship le Mar 10 Juil 2018, 14:29

Pour les 10mm d'épaisseur c'est parfait!!! Tu peux serrer sans trop forcer, surtout si tu y mets un torique.
avatar
midship
persévère !
persévère !

Nombre de messages : 260
Age : 59
Localisation : Bagnols sur Céze
Date d'inscription : 24/08/2012

Revenir en haut Aller en bas

Re: Fabrication pipe d'admission Kehin fcr mx 37

Message  Emann59 le Mar 10 Juil 2018, 20:09

midship a écrit:Pour les 10mm d'épaisseur c'est parfait!!! Tu peux serrer sans trop forcer, surtout si tu y mets un torique.
Tu places un torique entre les deux brides si je comprend bien ?

Si tu regardes les deux pièces de ma pipe avant l'assemblage, j'en ai mis un mais pour assurer l'étanchéité entre les deux pièces. Un joint orange, car j'aimerai essayer sans le souder pour voir, vu l'ajustement plus le torique ça devrait le faire même quand ça dilatera.
avatar
Emann59
ton chemin est encore long !
ton chemin est encore long !

Nombre de messages : 88
Age : 38
Localisation : Bousignies sur roc
Date d'inscription : 27/02/2018

Revenir en haut Aller en bas

Re: Fabrication pipe d'admission Kehin fcr mx 37

Message  midship le Mer 11 Juil 2018, 09:51

Je ne sais pas si nous nous sommes compris, je parle d'un torique qui assure l'étanchéité entre la pipe et la culasse. Donc, pour ce faire, il faut tourner une gorge dans la bride sur sa face externe, celle qui va venir en placage de la culasse. Nous parlions de la même chose??? si tu veux je te fais une photo cet après midi.
avatar
midship
persévère !
persévère !

Nombre de messages : 260
Age : 59
Localisation : Bagnols sur Céze
Date d'inscription : 24/08/2012

Revenir en haut Aller en bas

Re: Fabrication pipe d'admission Kehin fcr mx 37

Message  Emann59 le Mer 11 Juil 2018, 15:54

midship a écrit:Je ne sais pas si nous nous sommes compris, je parle d'un torique qui assure l'étanchéité entre la pipe et la culasse. Donc, pour ce faire, il faut tourner une gorge dans la bride sur sa face externe, celle qui va venir en placage de la culasse. Nous parlions de la même chose??? si tu veux je te fais une photo cet après midi.
Oui tout à fait on s'ait compris, mais tu peux envoyer une photo, comme ça tout le monde en profite.

Merci pour tes précisions, puis vu que nous les avons construites différemment c'est super intéressant d'échanger. Very Happy
avatar
Emann59
ton chemin est encore long !
ton chemin est encore long !

Nombre de messages : 88
Age : 38
Localisation : Bousignies sur roc
Date d'inscription : 27/02/2018

Revenir en haut Aller en bas

Re: Fabrication pipe d'admission Kehin fcr mx 37

Message  midship le Mer 11 Juil 2018, 20:06

Bonsoir,
Ha ben voilà, je viens juste de remonter de l'atelier et trouves ton message!!! Donc je ferai une phot demain sans faute!!! Oui, c'est amusant d'avoir fait la "même" chose chacun dans son coin!!!
A bientôt et bien amicalement,
Pascal
avatar
midship
persévère !
persévère !

Nombre de messages : 260
Age : 59
Localisation : Bagnols sur Céze
Date d'inscription : 24/08/2012

Revenir en haut Aller en bas

Re: Fabrication pipe d'admission Kehin fcr mx 37

Message  midship le Ven 13 Juil 2018, 12:14

Salut,
Voilà les photos de l'autre côté comme promis!!! avec et sans joint.
A+
Pascal



avatar
midship
persévère !
persévère !

Nombre de messages : 260
Age : 59
Localisation : Bagnols sur Céze
Date d'inscription : 24/08/2012

Revenir en haut Aller en bas

Re: Fabrication pipe d'admission Kehin fcr mx 37

Message  papy1000watts le Ven 13 Juil 2018, 13:23

ça me semble parfait et sans risque de fuite! même avec des démontages fréquents!
avatar
papy1000watts
pas trop seul là haut ?
pas trop seul là haut ?

Nombre de messages : 7592
Age : 57
Localisation : LA les Andelys NORMANDIE
Date d'inscription : 22/01/2015

Revenir en haut Aller en bas

Re: Fabrication pipe d'admission Kehin fcr mx 37

Message  K2000 le Ven 13 Juil 2018, 19:16

On voit sur certaines anglaises motos, un joint plat bien épais entre pipe et culasse ( voire deux joints ).
Afin d'isoler la pipe et le carbu de la chaleur..
avatar
K2000
maintenant la route du nirvana !
maintenant la route du nirvana !

Nombre de messages : 1032
Age : 34
Localisation : Roquebrun piche !
Date d'inscription : 03/03/2017

Revenir en haut Aller en bas

Re: Fabrication pipe d'admission Kehin fcr mx 37

Message  Emann59 le Ven 13 Juil 2018, 23:27

midship a écrit:Salut,
Voilà les photos de l'autre côté comme promis!!! avec et sans joint.
A+
Pascal



Salut Pascal. C'est super propre et cela doit être bien efficace ! Tu l'as fait avec un outil à tronçonner faciale ?
avatar
Emann59
ton chemin est encore long !
ton chemin est encore long !

Nombre de messages : 88
Age : 38
Localisation : Bousignies sur roc
Date d'inscription : 27/02/2018

Revenir en haut Aller en bas

Re: Fabrication pipe d'admission Kehin fcr mx 37

Message  midship le Sam 14 Juil 2018, 13:59

Avec une fraise. C'est bien étanche en effet. Le torique résiste bien à la chaleur, et lorsqu'il est aplati, on change!! pour le prix que ça coûte... Smile
avatar
midship
persévère !
persévère !

Nombre de messages : 260
Age : 59
Localisation : Bagnols sur Céze
Date d'inscription : 24/08/2012

Revenir en haut Aller en bas

Re: Fabrication pipe d'admission Kehin fcr mx 37

Message  den's le Sam 14 Juil 2018, 14:39

salut!

ah oui, avec une fraise..!
donc tu as un plateau tournant..?
c'était plus simple qu'au tour..?

den's
avatar
den's
te voilà un initié !
te voilà un initié !

Nombre de messages : 648
Age : 53
Localisation : béarn
Date d'inscription : 18/02/2017

Revenir en haut Aller en bas

Re: Fabrication pipe d'admission Kehin fcr mx 37

Message  midship le Sam 14 Juil 2018, 14:41

Ce n'est pas moi qui possède le tour, mais un ami. Je n'ai pas la place.. Dommage par ailleurs. Alors je squatte chez un copain qui a presse 20 tonnes, tour, etc...
avatar
midship
persévère !
persévère !

Nombre de messages : 260
Age : 59
Localisation : Bagnols sur Céze
Date d'inscription : 24/08/2012

Revenir en haut Aller en bas

Re: Fabrication pipe d'admission Kehin fcr mx 37

Message  Emann59 le Sam 14 Juil 2018, 15:58

den's a écrit:salut!

ah oui, avec une fraise..!
donc tu as un plateau tournant..?
c'était plus simple qu'au tour..?

den's
Le plus compliqué sur fraiseuse avec plateau tournant est de centrer la pièce sur le plateau ou, en montant un mandrin dessus, centrer celui ci.  Tu viens prendre le centre de ta pièce puis par exemple si ton joint fait 2mm d'épaisseur et 40 de diamètre.

Tu utilises une fraise de 2mm de diamètre et décale ta pièce latéralement du rayon du joint. Donc 20 moins le rayon de ta fraise ce qui fait un déplacement latéral de 19mm par rapport au centre de ta pièce, le 1mm restant étant le rayon de ta fraise, tu auras bien une saignée de diamètre 40. Reste à tourner..


Dernière édition par Emann59 le Lun 16 Juil 2018, 22:15, édité 2 fois
avatar
Emann59
ton chemin est encore long !
ton chemin est encore long !

Nombre de messages : 88
Age : 38
Localisation : Bousignies sur roc
Date d'inscription : 27/02/2018

Revenir en haut Aller en bas

Re: Fabrication pipe d'admission Kehin fcr mx 37

Message  den's le Sam 14 Juil 2018, 21:20

merci!
explication claire et limpide..! cheers

je me demande toujours si c'est bien d'avoir un plateau tournant, pour l'instant je n'en ai jamais vu l'utilité, ce qui m'arrange bien vu que çà coute deux bras et qu'il ne m'en reste plus qu'un..

den's
avatar
den's
te voilà un initié !
te voilà un initié !

Nombre de messages : 648
Age : 53
Localisation : béarn
Date d'inscription : 18/02/2017

Revenir en haut Aller en bas

Re: Fabrication pipe d'admission Kehin fcr mx 37

Message  Emann59 le Sam 14 Juil 2018, 23:53

den's a écrit:merci!
explication claire et limpide..! cheers

je me demande toujours si c'est bien d'avoir un plateau tournant, pour l'instant je n'en ai jamais vu l'utilité, ce qui m'arrange bien vu que çà coute deux bras et qu'il ne m'en reste plus qu'un..

den's
C'est vrai qu'en usinage tout vaut cher, alors qu'il y a 20 ans ça n'avait pas beaucoup de valeur. J'ai eu la chance qu'un ami me donne un plateau tournant et j'ai trouvé un plateau diviseur à nettoyer et brosser, après il était en très bon état. Pour 50€.

Il faut être patient..
avatar
Emann59
ton chemin est encore long !
ton chemin est encore long !

Nombre de messages : 88
Age : 38
Localisation : Bousignies sur roc
Date d'inscription : 27/02/2018

Revenir en haut Aller en bas

Re: Fabrication pipe d'admission Kehin fcr mx 37

Message  Emann59 le Lun 16 Juil 2018, 22:14

den's a écrit:merci!
explication claire et limpide..! cheers

je me demande toujours si c'est bien d'avoir un plateau tournant, pour l'instant je n'en ai jamais vu l'utilité, ce qui m'arrange bien vu que çà coute deux bras et qu'il ne m'en reste plus qu'un..

den's
Desolé j'avais fait une erreur, j'ai rectifié !
avatar
Emann59
ton chemin est encore long !
ton chemin est encore long !

Nombre de messages : 88
Age : 38
Localisation : Bousignies sur roc
Date d'inscription : 27/02/2018

Revenir en haut Aller en bas
