Re: Cadre-BEQUILLE-sr500-xt500 (1) : Montage, modification, rotulage, butée, références et modèles ?

Message  Invité le Jeu 14 Oct 2010, 17:46

salut Jihelgé 8)

merci pour ce cliché très explicatif

a+ :farao:

Invité
Invité


Revenir en haut Aller en bas

attache soudée sur le cadre à l'avant de la roue arrière, sur laquelle se fixe la chambre d'expansion de l'échappement d'origine

Message  Hibou le Ven 15 Oct 2010, 21:11

Bonjour tout le monde,

Il existe un autre endroit pour monter la butée de béquille.
Il s'agit de l'attache soudée sur le cadre à l'avant de la roue arrière, sur laquelle se fixe la chambre d'expansion de l'échappement d'origine.
Il suffit de couper un morceau d'angle droit en métal (j'ai pris un angle droit pour charpente) et d'y attacher une butée de porte, les 2 achetés dans n'importe quel magasin de bricolage.

J'ai pris cette option pour les raisons suivants:
1) L'échappement ne prend pas un coup chaque fois que l'on remonte la béquille
2) Le support est indépendant de l'échappement: si on enlève l'échappement, le support reste en place,
ce qui est plus pratique quand on bouge la moto pendant une séance de bricolage
3) Le pot ne peut transmettre des vibrations au cadre par la liasion butoir/ bequille, car il n'y en a pas
4) C'est facile et rapide à confectionner, avec des pièces faciles à trouver et pas chers

Les images avec un échappement Brituro BES104:





Enfin qu'importe le montage choisi pour autant que l'on en soit satisfait!  Very Happy

Bon bricolage à tous...


Dernière édition par Hibou le Sam 04 Déc 2010, 09:25, édité 1 fois
avatar
Hibou
persévère !
persévère !

Nombre de messages : 213
Age : 54
Localisation : Région Grenobloise
Date d'inscription : 07/09/2008

Revenir en haut Aller en bas

Cadre-Repose Pied-Béquille : installation, modification butée béquille-silencieux

Message  pat 59246 le Mer 29 Déc 2010, 15:12

bonjour,
santa
bonne année
500 SR type 2J4
montage d' un supertrapp
je souhaite modifier mon cadre ,
suis preneur de toutes les infos , expériences..
photos , schémas
:rendeer:
merci à tous

pat 59246
t'es sur la bonne voie !
t'es sur la bonne voie !

Nombre de messages : 35
Date d'inscription : 15/09/2008

Revenir en haut Aller en bas

Re: Cadre-BEQUILLE-sr500-xt500 (1) : Montage, modification, rotulage, butée, références et modèles ?

Message  PIPO le Mer 29 Déc 2010, 19:25

t'as un sujet là dessus
pas spécialement pour un supertrapp
plutôt pour des pots universels type mégaphone

http://500-xt-le-gros-mono.bbflash.net/t7999-butee-de-bequille-pour-silencieux-de-remplacement-sr500?highlight=but%E9e

j'ai testé la solution de jihelgé de pièce spécifique et c'est franchement nickel...

CHEZ moi ça donne ça : par contre je sais pas si ça peut s'adpater au supertrapp...



avatar
PIPO
te voilà un initié !
te voilà un initié !

Nombre de messages : 873
Age : 43
Localisation : Anjou rouge
Date d'inscription : 14/09/2010

Revenir en haut Aller en bas

Re: Cadre-BEQUILLE-sr500-xt500 (1) : Montage, modification, rotulage, butée, références et modèles ?

Message  stef forty four le Mer 29 Déc 2010, 20:40

En fait, c'est quoi précisément tes questions? T'es pas très précis!
avatar
stef forty four
maintenant la route du nirvana !
maintenant la route du nirvana !

Nombre de messages : 1726
Age : 45
Localisation : ceux qui vivent là ont jeté la clef
Date d'inscription : 09/02/2008

Revenir en haut Aller en bas

Re: Cadre-BEQUILLE-sr500-xt500 (1) : Montage, modification, rotulage, butée, références et modèles ?

Message  pat 59246 le Jeu 30 Déc 2010, 10:31

500 SR type 2J4

pas clair , pas clair

c' est vrai j' ai un peu merdu dans mes copiers collés
en plus clair
j'ai monté un supertrapp ,
j' aimerai "bricolé" une butée pour la béquille centrale
suis preneur de toutes les infos , expériences..
photos , schémas

merci pipo
pat 59246

pat 59246
t'es sur la bonne voie !
t'es sur la bonne voie !

Nombre de messages : 35
Date d'inscription : 15/09/2008

Revenir en haut Aller en bas

Re: Cadre-BEQUILLE-sr500-xt500 (1) : Montage, modification, rotulage, butée, références et modèles ?

Message  Invité le Jeu 30 Déc 2010, 11:06

bonjour, éh bin c' est fastoche ! tu sors la latérale, tu te mets a genoux et regardes ou ça tombe bien et hop une cornière un silent block roule ma poule . Very Happy
avatar
Invité
Invité


Revenir en haut Aller en bas

Re: Cadre-BEQUILLE-sr500-xt500 (1) : Montage, modification, rotulage, butée, références et modèles ?

Message  shampoo_victim le Jeu 30 Déc 2010, 13:04

Salut, je me suis fait la même chose que ça avec une butée de porte et une équerre trouvée en magasin de bricolage : à fixer sur le support de tranquilisateur du pot d'origine, il y a une photo qui traine sur le forum.

Simple et efficace.

avatar
shampoo_victim
persévère !
persévère !

Nombre de messages : 204
Localisation : TOULOUSE
Date d'inscription : 13/06/2010

Revenir en haut Aller en bas

Re: Cadre-BEQUILLE-sr500-xt500 (1) : Montage, modification, rotulage, butée, références et modèles ?

Message  PIPO le Jeu 30 Déc 2010, 16:03

avatar
PIPO
te voilà un initié !
te voilà un initié !

Nombre de messages : 873
Age : 43
Localisation : Anjou rouge
Date d'inscription : 14/09/2010

Revenir en haut Aller en bas

Cadre-Béquille-sr500-xt500 : Pensez-vous qu'on puisse détordre la pate soudée sur le cadre sans risquer de la casser ? ?

Message  pop le Sam 02 Avr 2011, 19:51

Ma XT penche de plus en plus. J'ai déjà resséré l'écartement des branches de la béquille, mais ça ne suffit pas. Pensez-vous qu'on puisse détordre la pate soudée sur le cadre sans risquer de la casser?

merki.

popy  pig

pop
très proche des étoiles !
très proche des étoiles !

Nombre de messages : 5429
Age : 64
Localisation : Là haut chez les fous
Date d'inscription : 24/07/2006

Revenir en haut Aller en bas

poppop-2011-on peut tirer sur la patte sans qu'elle casse, par contre cette sournoise qui est si prompte a se laisser plier est très résistante quand on lui tire dessus, et elle est très capable de bousiller le tube du cadre en revenant à sa place

Message  2J4 000697 le Sam 02 Avr 2011, 20:31

Oui, on peut tirer sur la patte sans qu'elle casse, par contre cette sournoise qui est si prompte a se laisser plier est très résistante quand on lui tire dessus, et elle est très capable de bousiller le tube du cadre en revenant à sa place. Donc vérifie bien dans un premier temps, avec une béquille impec, que la patte n'est plus à sa place. Si c'est confirmé, démontage complet et travaux à chaud sur le cadre pour remise en état.
Mais je suis un peut être un peu parano.

Ah au fait, faut pas kicker sur la béquille.
avatar
2J4 000697
les jeunes te doivent le respect !
les jeunes te doivent le respect !

Nombre de messages : 3295
Date d'inscription : 22/12/2008

Revenir en haut Aller en bas

Re: Cadre-BEQUILLE-sr500-xt500 (1) : Montage, modification, rotulage, butée, références et modèles ?

Message  ET le Sam 02 Avr 2011, 20:44

2J4 000697 a écrit:Ah au fait, faut pas kicker sur la béquille.

pourquoi , yen qui font ça ?

E.T.

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
E.T. est aussi sur http://www.etmoteur.fr/
Préparation d'une XT500 pour la piste
J'y parle aussi Triumph T100 , Norton, carburateurs Amal et Gardner
avatar
ET
admin

Nombre de messages : 4659
Age : 54
Localisation : din ch'timi
Date d'inscription : 25/07/2006

http://www.etmoteur.fr/

Revenir en haut Aller en bas

Re: Cadre-BEQUILLE-sr500-xt500 (1) : Montage, modification, rotulage, butée, références et modèles ?

Message  petitbil le Sam 02 Avr 2011, 21:10

ET a écrit:
2J4 000697 a écrit:Ah au fait, faut pas kicker sur la béquille.

pourquoi , yen qui font ça ?

E.T.

ben moi, jai pas trop le choix du haut de 1m60 et 60kg si pas sur la béquille (la moto pas moi...je vous vois venir), impossible de la demarrer.
avatar
petitbil
ton chemin est encore long !
ton chemin est encore long !

Nombre de messages : 116
Age : 51
Localisation : ain nord de lyon
Date d'inscription : 15/01/2009

Revenir en haut Aller en bas

Verifies que ce n'est pas le trou dans la patte qui s'ovalise

Message  le cocombre masqué le Sam 02 Avr 2011, 21:18

pop a écrit:Ma XT penche de plus en plus. J'ai déjà resséré l'écartement des branches de la béquille, mais ça ne suffit pas. Pensez-vous qu'on puisse détordre la pate soudée sur le cadre sans risquer de la casser?

merki.

popy  pig

Verifies que ce n'est pas le trou dans la patte qui s'ovalise (voir le blog, on eu le probleme)
Auquel cas il va falloir jouer de la baguette et recharger!

le cocombre masqué
pas trop seul là haut ?
pas trop seul là haut ?

Nombre de messages : 6692
Age : 56
Localisation : LA (Les Andelys) (27700)
Date d'inscription : 24/02/2009

Revenir en haut Aller en bas

Re: Cadre-BEQUILLE-sr500-xt500 (1) : Montage, modification, rotulage, butée, références et modèles ?

Message  pop le Dim 03 Avr 2011, 11:57

Merci pour tous vos conseils. je vais donc démonter la quiquille pour voir si le trou a pris une forme cacahuettoïdale.

pig

pop
très proche des étoiles !
très proche des étoiles !

Nombre de messages : 5429
Age : 64
Localisation : Là haut chez les fous
Date d'inscription : 24/07/2006

Revenir en haut Aller en bas

Re: Cadre-BEQUILLE-sr500-xt500 (1) : Montage, modification, rotulage, butée, références et modèles ?

Message  yves 78 le Lun 04 Avr 2011, 10:54

Bonjour , effectivement ma béquille était ovalisée ce qui donnait un angle " exotique " , j'ai donc perce puis un coup d'alésoir une bague bronze et c'est reparti , l'avantage de ce genre de montage est que la bague est plus facile a changer que toute la béquille bonne réparation yves 78  Wink
avatar
yves 78
persévère !
persévère !

Nombre de messages : 268
Age : 59
Localisation : yvelines du nooord
Date d'inscription : 26/12/2009

Revenir en haut Aller en bas

Re: Cadre-BEQUILLE-sr500-xt500 (1) : Montage, modification, rotulage, butée, références et modèles ?

Message  TRXT le Lun 04 Avr 2011, 11:47

Moi, sur ma 1N5, la patte de béquille est carrément cassée.
Le proprio précédent a fait une adaptation avec une patte supplémentaire pliée et boulonnée sur laquelle vient se mettre une béquille plus courte munie d'un petit patin en caoutchouc.
C'est gros, c'est assez moche, mais je n'ai jamais vu de béquille aussi stable et efficace!!… A tel point que je me demande si je ne vais pas la garder !?…

Vous mettrait une photo


Dernière édition par TRXT le Lun 04 Avr 2011, 14:30, édité 1 fois
avatar
TRXT
t'es un pilier !
t'es un pilier !

Nombre de messages : 2120
Age : 54
Localisation : IDF
Date d'inscription : 30/11/2007

Revenir en haut Aller en bas

Et tu la trouves où ta bague bronze ?

Message  pop le Lun 04 Avr 2011, 14:15

yves 78 a écrit:Bonjour , effectivement ma béquille était ovalisée ce qui donnait un angle " exotique " , j'ai donc perce puis un coup d'alésoir une bague bronze et c'est reparti , l'avantage de ce genre de montage est que la bague est plus facile a changer que toute la béquille bonne réparation yves 78  Wink

Et tu la trouves où ta bague bronze ? Et le bronze, ça va s'user plus vite, non ???

p..

pop
très proche des étoiles !
très proche des étoiles !

Nombre de messages : 5429
Age : 64
Localisation : Là haut chez les fous
Date d'inscription : 24/07/2006

Revenir en haut Aller en bas

Te souviens-tu des côtes de ta bague et de la raison du choix du bronze ? étant donné l'ovalisation, je penche pour une 13 mm (externe), épaisseur 1mm, longueur 7,3mm, avec un blocage via une rondelle sur la face interne

Message  jbc92 le Mer 24 Aoû 2011, 16:50

yves 78 a écrit:Bonjour , effectivement ma béquille était ovalisée ce qui donnait un angle " exotique " , j'ai donc perce puis un coup d'alésoir une bague bronze et c'est reparti , l'avantage de ce genre de montage est que la bague est plus facile a changer que toute la béquille bonne réparation yves 78  Wink

Bonjour,

Même problème que toi : n'étant pas le roi de la soudure, je me lance dans la solution que tu proposes.



Te souviens-tu des côtes de ta bague et de la raison du choix du bronze ? étant donné l'ovalisation, je penche pour une 13 mm (externe), épaisseur 1mm, longueur 7,3mm, avec un blocage via une rondelle sur la face interne

Autre souci : le haut du pied a bougé aussi, à resserrer comment ?



JBC


Dernière édition par jbc92 le Mer 24 Aoû 2011, 19:11, édité 1 fois
avatar
jbc92
ton chemin est encore long !
ton chemin est encore long !

Nombre de messages : 53
Localisation : 92
Date d'inscription : 02/08/2011

Revenir en haut Aller en bas

Ca se trouve chez les marchands de roulements, on peut meme en acheter en ligne, évidemment pour nos mobs il n'y a pas de dimensions qui collent, il faut les reprendre

Message  2J4 000697 le Mer 24 Aoû 2011, 18:36

pop a écrit:
yves 78 a écrit:Bonjour , effectivement ma béquille était ovalisée ce qui donnait un angle " exotique " , j'ai donc perce puis un coup d'alésoir une bague bronze et c'est reparti , l'avantage de ce genre de montage est que la bague est plus facile a changer que toute la béquille bonne réparation yves 78  Wink

Et tu la trouves où ta bague bronze ? Et le bronze, ça va s'user plus vite, non ???

p..


Non, le bronze s'usera bien moins que l'acier, il a un coef de frottement plus faible, c'est d'ailleurs pour ca qu'on fait des paliers avec.

Ca se trouve chez les marchands de roulements, on peut meme en acheter en ligne, évidemment pour nos mobs il n'y a pas de dimensions qui collent, il faut les reprendre.

Pour les dimensions de celle de la béquille l'axe fait 12 donc une bague d12 D14 devrait faire l'affaire.

C'est bien d'en mettre sur l'axe de pédale de frein aussi, mais la y'a pas beaucoup de place pour les caser.
avatar
2J4 000697
les jeunes te doivent le respect !
les jeunes te doivent le respect !

Nombre de messages : 3295
Date d'inscription : 22/12/2008

Revenir en haut Aller en bas

Bague générique BNZ12-14-10 Caractéristiques Diamètre intérieur(d) : 12 mm Diamètre extérieur(D) : 14 mm Longueur(L): 10 mm

Message  2J4 000697 le Mer 24 Aoû 2011, 18:47

Bon je viens de regarder rapidos, y'a des bagues standard qui font d12 D14 L10, ca va pile poil sur un SR, sur un XT je sais pas. Ca vaut royalement 1,9 euros la bague.


Bague générique
BNZ12-14-10  Caractéristiques

Diamètre intérieur(d) : 12 mm
Diamètre extérieur(D) : 14 mm
Longueur(L): 10 mm

1.9 € l'unité
Quantité :   1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

EN STOCK Expédié en 24h à 48h*
avatar
2J4 000697
les jeunes te doivent le respect !
les jeunes te doivent le respect !

Nombre de messages : 3295
Date d'inscription : 22/12/2008

Revenir en haut Aller en bas

Cadre-Béquille-sr500-xt500 : quelle solution pour redresser la béquille latérale ?

Message  jbc92 le Dim 27 Nov 2011, 15:58

jbc92 a écrit:
yves 78 a écrit:Bonjour , effectivement ma béquille était ovalisée ce qui donnait un angle " exotique " , j'ai donc perce puis un coup d'alésoir une bague bronze et c'est reparti , l'avantage de ce genre de montage est que la bague est plus facile a changer que toute la béquille bonne réparation yves 78  Wink

Bonjour,

Même problème que toi : n'étant pas le roi de la soudure, je me lance dans la solution que tu proposes.

Te souviens-tu des côtes de ta bague et de la raison du choix du bronze ? étant donné l'ovalisation, je penche pour une 13 mm (externe), épaisseur 1mm, longueur 7,3mm, avec un blocage via une rondelle sur la face interne

Bon, j'ai avancé : avec une bague en bronze 12-14-10 et un bon limage du trou, on rattrape bien l'ovalisation : il suffit ensuite de couper la bague pour atteindre la bonne largeur et la visse d'origine s'y case à nouveau sans aucun souci. 9a donne ceci :



Pourle moment, je rattrape l'écartement avec une infâme bidouille : une bonne rondelle de 1mm d'épaisseur, coupée en (où il n'y a aucun jeu donc elle ne rentrait pas) et limée sur les côtés pour atteindre le jeu de 1mm environ à rattraper en haut.

Ca marche moyen, j'ai encore du jeu dans la béquille et donne ceci prêt à poser (la rondelle brille sous le flash mais on voit mieux la bague en bronze) :



jbc92 a écrit:
Autre souci : le haut du pied a bougé aussi, à resserrer comment ?

Je me disais qu'en prenant le haut de la béquille dans un étau et en chauffant la partie à réaligner au chalumeau, j'avais une chance de revenir à alignement des correct. Qu'en pensez-vous ? le fait que le haut soit écarté est normal ou pas ?

JB
avatar
jbc92
ton chemin est encore long !
ton chemin est encore long !

Nombre de messages : 53
Localisation : 92
Date d'inscription : 02/08/2011

Revenir en haut Aller en bas

Cadre-Fixations-Béquille-xt500 : Montage et modèles

Message  damXT le Mar 05 Mar 2013, 18:52

Bonjour à tous,

après avoir démonté de nombreuses pièces pour refaire les peintures en epoxy, me voila devant ma béquille et le ressort !!

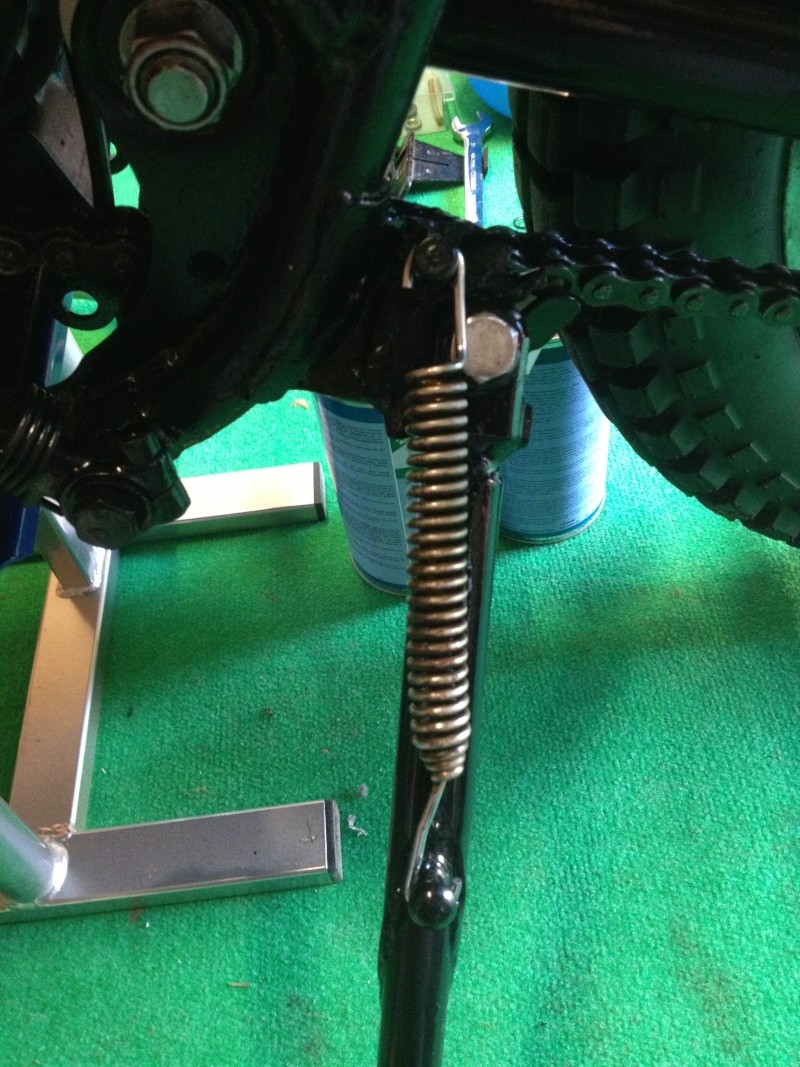

après une bataille acharnée moi contre ressort voilà le montage :



Mais c'est bizarre le ressort frotte sur la vis, est ce que mon montage est bon ? je ne me souviens pas d'un tel frottement avant ?

merci de votre aide

Cordialement

DamXT
avatar
damXT
ton chemin est encore long !
ton chemin est encore long !

Nombre de messages : 88
Age : 40
Localisation : Aisne
Date d'inscription : 02/07/2012

Revenir en haut Aller en bas

damXT-2013-Il est à l'envers, non ?

Message  peauxdelavieillecabane le Mar 05 Mar 2013, 18:57

Il est à l'envers, non ?
avatar
peauxdelavieillecabane
t'es un pilier !
t'es un pilier !

Nombre de messages : 2477
Age : 101
Localisation : Ici. Où là ?
Date d'inscription : 23/07/2006

Revenir en haut Aller en bas

essayé dans l'autre sens mais bizarrement c'est pareil ! je regarde le schéma sur bouquin technique XT 1976 et cela semble le bon montage mais j'en suis pas sur du tout

Message  damXT le Mar 05 Mar 2013, 19:00

Ben j'ai essayé dans l'autre sens mais bizarrement c'est pareil ! je regarde le schéma sur bouquin technique XT 1976 et cela semble le bon montage mais j'en suis pas sur du tout !?
avatar
damXT
ton chemin est encore long !
ton chemin est encore long !

Nombre de messages : 88
Age : 40
Localisation : Aisne
Date d'inscription : 02/07/2012

Revenir en haut Aller en bas

Re: Cadre-BEQUILLE-sr500-xt500 (1) : Montage, modification, rotulage, butée, références et modèles ?

Message  le cocombre masqué le Mar 05 Mar 2013, 19:15

Tu as refait quelque chose sur ta bequille?

A mon avis elle est trop droite, tout va renté dans l'ordre avec l'usure!

le cocombre masqué
pas trop seul là haut ?
pas trop seul là haut ?

Nombre de messages : 6692
Age : 56
Localisation : LA (Les Andelys) (27700)
Date d'inscription : 24/02/2009

Revenir en haut Aller en bas

Re: Cadre-BEQUILLE-sr500-xt500 (1) : Montage, modification, rotulage, butée, références et modèles ?

Message  damXT le Mar 05 Mar 2013, 19:18

Rien refait sur la béquille à part une peinture époxy

Bon je vais fais un essai en retournant le ressort et je reviens vers vous !!

merci

Dam
avatar
damXT
ton chemin est encore long !
ton chemin est encore long !

Nombre de messages : 88
Age : 40
Localisation : Aisne
Date d'inscription : 02/07/2012

Revenir en haut Aller en bas

Il manque la petite pièce en forme de V entre la boucle supérieur du ressort et le téton de fixation qui permet au ressort de contourner l'axe de béquille!

Message  caterpillar le Mar 05 Mar 2013, 19:23

Il manque la petite pièce en forme de V entre la boucle supérieur du ressort et le téton de fixation  qui permet au ressort de contourner l'axe de béquille!
avatar
caterpillar
ton chemin est encore long !
ton chemin est encore long !

Nombre de messages : 58
Age : 53
Localisation : suisse
Date d'inscription : 24/12/2006

Revenir en haut Aller en bas

Re: Cadre-BEQUILLE-sr500-xt500 (1) : Montage, modification, rotulage, butée, références et modèles ?

Message  damXT le Mar 05 Mar 2013, 19:32

Caterpillar, de quelle pièce tu parles ? sur le schéma technique je ne vois rien de spécifique ?! et je n'avais pas avant démontage ?!



Merci de m'éclairer...

Dam
avatar
damXT
ton chemin est encore long !
ton chemin est encore long !

Nombre de messages : 88
Age : 40
Localisation : Aisne
Date d'inscription : 02/07/2012

Revenir en haut Aller en bas

Re: Cadre-BEQUILLE-sr500-xt500 (1) : Montage, modification, rotulage, butée, références et modèles ?

Message  caterpillar le Mar 05 Mar 2013, 19:44


Je n'ai pas d'autre photo de ma 77 mais on arrive à distinguer cette petite pièce qui fait levier contre l'axe et qui permet à la béquille de remonter toute seule.
avatar
caterpillar
ton chemin est encore long !
ton chemin est encore long !

Nombre de messages : 58
Age : 53
Localisation : suisse
Date d'inscription : 24/12/2006

Revenir en haut Aller en bas

Re: Cadre-BEQUILLE-sr500-xt500 (1) : Montage, modification, rotulage, butée, références et modèles ?

Message  le cocombre masqué le Mar 05 Mar 2013, 19:57

Hum ce n'est pas une "Française"

le cocombre masqué
pas trop seul là haut ?
pas trop seul là haut ?

Nombre de messages : 6692
Age : 56
Localisation : LA (Les Andelys) (27700)
Date d'inscription : 24/02/2009

Revenir en haut Aller en bas

Re: Cadre-BEQUILLE-sr500-xt500 (1) : Montage, modification, rotulage, butée, références et modèles ?

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 2 sur 6 Précédent  1, 2, 3, 4, 5, 6  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
