Message  tryphon le Ven 31 Déc 2010, 09:24

Echappement : 500C - 583-1E6-1N5



Bonjour,

Avant de me lancer dans la reparation de mon pot,
je suis à la recherche d'un écorché ou vue éclatée du pot du XT 76.

Cdt
Tryphon


Dernière édition par tryphon le Dim 07 Déc 2014, 17:16, édité 2 fois

tryphon
maintenant la route du nirvana !
maintenant la route du nirvana !

Nombre de messages : 1165
Age : 54
Localisation : vertes collines du Ternois
Date d'inscription : 18/11/2007

Revenir en haut Aller en bas

Re: COUDE-SILENCIEUX-tt500-xt500 (2) : Montage-réparation, colliers, références, modifications, restaurations

Message  clement500xt/sr le Sam 01 Jan 2011, 22:19

Salut Triphon,

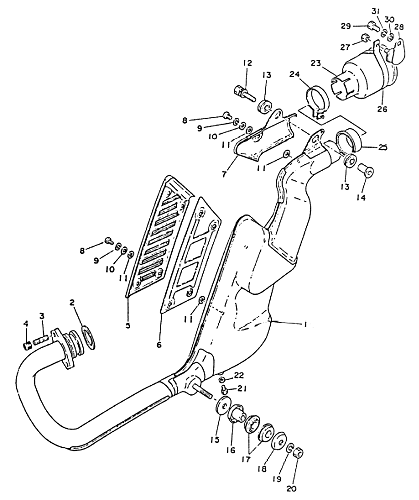

Voilà quelques photos prisent à partir de mon classeur "spécial XT / SR"... c'est tiré à partir d'un site internet mais je me souvient plus du quel... mais si tu veux tu passes à la maison et je te fais des photocopies, no problemos... et à la limite prendre des côtes directement sur le pot de la XT ou au TT 76 de mon cher papounet!





...quand tu veux!

Clément
avatar
clement500xt/sr
t'es un pilier !
t'es un pilier !

Nombre de messages : 2019
Age : 30
Localisation : Cote sud Landaise - 40
Date d'inscription : 27/06/2010

Revenir en haut Aller en bas

Re: COUDE-SILENCIEUX-tt500-xt500 (2) : Montage-réparation, colliers, références, modifications, restaurations

Message  tryphon le Dim 02 Jan 2011, 08:51

Bonjour Clément,

Merci pour les docs.
Ci joint bilan avant réparation:


Bonjour à Bernard.
Cdt
Tryphon


tryphon
maintenant la route du nirvana !
maintenant la route du nirvana !

Nombre de messages : 1165
Age : 54
Localisation : vertes collines du Ternois
Date d'inscription : 18/11/2007

Revenir en haut Aller en bas

Re: COUDE-SILENCIEUX-tt500-xt500 (2) : Montage-réparation, colliers, références, modifications, restaurations

Message  BOUPS 57 le Dim 02 Jan 2011, 09:32

Salut Tryphon

en surfant , j'ai retrouvé ce lien . Celà peut peut-être t'intéresser.

http://xt500.free.fr/technique/pot/pot.html


Boups
avatar
BOUPS 57
ton chemin est encore long !
ton chemin est encore long !

Nombre de messages : 66
Age : 55
Localisation : Moselle
Date d'inscription : 27/05/2008

Revenir en haut Aller en bas

Re: COUDE-SILENCIEUX-tt500-xt500 (2) : Montage-réparation, colliers, références, modifications, restaurations

Message  tryphon le Dim 02 Jan 2011, 13:57

Merci Boups,

Réparation planifié sous 15 jours.
- une piéce intérieure faconnée et pointée sur une tole saine mais peu épaisse.
- une piéce externe pour l'étanchéité
- reprise de la soudure sur les plis

En attendant de trouver un pot en meilleur état ou une refabrication, car les toles ressemblent à un "mille feuilles".

Cdt
Tryphon

tryphon
maintenant la route du nirvana !
maintenant la route du nirvana !

Nombre de messages : 1165
Age : 54
Localisation : vertes collines du Ternois
Date d'inscription : 18/11/2007

Revenir en haut Aller en bas

XT : Amortisseurs des fixations echappement 1E6 1N5 (sujet fusionné)

Message  tryphon le Sam 21 Mai 2011, 09:54

Bjr,

Pour remonter mon pot, il me manque les amortisseurs de fixations de l'échappement repères 11, 15 et 29.



Mes recherches sont vaines avec les N° origine chez le concessionnaire, ches CMS, chez KEDO,...
De plus, je n'ai pas les piéces d'origine.

Avez vous des photos, des cotes, des astuces, des équivalences pour ces piéces ?

Cdlt
Tryphon

Edit: sujet fusionné sur la demande de tryphon
chris

tryphon
maintenant la route du nirvana !
maintenant la route du nirvana !

Nombre de messages : 1165
Age : 54
Localisation : vertes collines du Ternois
Date d'inscription : 18/11/2007

Revenir en haut Aller en bas

Re: COUDE-SILENCIEUX-tt500-xt500 (2) : Montage-réparation, colliers, références, modifications, restaurations

Message  tryphon le Mar 24 Mai 2011, 18:55

Bjr,

état des lieux:

empilage "zarbi":



support inférieur HS:



Je pense reprendre le montage du pot 1U6, entretoise épaulée de 12 mm percée à 8 mm.



Solution:

Perçage de l'entretoise à 10 mm.
Fabrication du logement des bagues élastiques



Soudure sur le cadre, aprés montage à blanc.

D'autres solutions ??????.

Cdlt
Tryphon






tryphon
maintenant la route du nirvana !
maintenant la route du nirvana !

Nombre de messages : 1165
Age : 54
Localisation : vertes collines du Ternois
Date d'inscription : 18/11/2007

Revenir en haut Aller en bas

Re: COUDE-SILENCIEUX-tt500-xt500 (2) : Montage-réparation, colliers, références, modifications, restaurations

Message  ET le Mar 24 Mai 2011, 19:22

pas fou ... mais le tout est de trouver du caoutchouc qui tiens à peu près le chaud
ça s'usine très bien avec une meuleuse

E.T.


~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
E.T. est aussi sur http://www.etmoteur.fr/
Préparation d'une XT500 pour la piste
J'y parle aussi Triumph T100 , Norton, carburateurs Amal et Gardner
avatar
ET
admin

Nombre de messages : 4817
Age : 54
Localisation : din ch'timi
Date d'inscription : 25/07/2006

http://www.etmoteur.fr/

Revenir en haut Aller en bas

Re: COUDE-SILENCIEUX-tt500-xt500 (2) : Montage-réparation, colliers, références, modifications, restaurations

Message  tryphon le Mer 25 Mai 2011, 12:13

Pour les caoutchoucs, je reprends ceux des fixations du pot de tranquilisation du 1U6:



L'idée est de reprendre le montage de la patte superieure.



Tryphon

tryphon
maintenant la route du nirvana !
maintenant la route du nirvana !

Nombre de messages : 1165
Age : 54
Localisation : vertes collines du Ternois
Date d'inscription : 18/11/2007

Revenir en haut Aller en bas

Re: COUDE-SILENCIEUX-tt500-xt500 (2) : Montage-réparation, colliers, références, modifications, restaurations

Message  jeanjean le Mer 25 Mai 2011, 18:01

ET a écrit:pas fou ... mais le tout est de trouver du caoutchouc qui tiens à peu près le chaud
D'habitude, je prend les caoutchoucs en liège qui bouchent les bouteilles de mousseux. Coupés en 2 et percés. Ca tient très bien la chaleur et fait gagner un max de poids Wink (sauf au pilote Crying or Very sad ).

jeanjean
avatar
jeanjean
les jeunes te doivent le respect !
les jeunes te doivent le respect !

Nombre de messages : 3213
Localisation : Zuid-Holland
Date d'inscription : 27/08/2006

Revenir en haut Aller en bas

Re: COUDE-SILENCIEUX-tt500-xt500 (2) : Montage-réparation, colliers, références, modifications, restaurations

Message  tryphon le Jeu 02 Juin 2011, 20:47

Bjr,

Réparation réalisée



Tryphon

tryphon
maintenant la route du nirvana !
maintenant la route du nirvana !

Nombre de messages : 1165
Age : 54
Localisation : vertes collines du Ternois
Date d'inscription : 18/11/2007

Revenir en haut Aller en bas

Re: COUDE-SILENCIEUX-tt500-xt500 (2) : Montage-réparation, colliers, références, modifications, restaurations

Message  tryphon le Dim 05 Juin 2011, 19:01

Bjr,

J'ai fini par trouver des caoutchoucs proche de l'origine, donc réparation de la patte de fixation à l'origine.





A venir fabrication des 2 rondelles épaulées en 5/10



Tryphon

tryphon
maintenant la route du nirvana !
maintenant la route du nirvana !

Nombre de messages : 1165
Age : 54
Localisation : vertes collines du Ternois
Date d'inscription : 18/11/2007

Revenir en haut Aller en bas

Re: COUDE-SILENCIEUX-tt500-xt500 (2) : Montage-réparation, colliers, références, modifications, restaurations

Message  THIERRY500 le Lun 06 Juin 2011, 21:27

Salut,

Je crois avoir qq part les côtes de toutes ces pièces.
Je pense aussi avoir les rondelles caoutchoutées qq paret?
D'ici la fin de la semaine je recherche tout ça et te fais des photos.
avatar
THIERRY500
tu vas bientôt tutoyer les étoiles !
tu vas bientôt tutoyer les étoiles !

Nombre de messages : 470
Localisation : CHEZ MOI (92)
Date d'inscription : 02/09/2006

Revenir en haut Aller en bas

Re: COUDE-SILENCIEUX-tt500-xt500 (2) : Montage-réparation, colliers, références, modifications, restaurations

Message  tryphon le Dim 27 Nov 2011, 12:32


Pour l'entretoise et sa rondelle: KEDO
- 28027RP Guide Bearing Silencer (Replica) XT500'76

- 8029RP Washer (Handlebar- & Silencer Bracket) XT500'76 (Silencer & Handlebar)

Pour les caoutchoucs:
- 2 amortisseurs réservoir:
10062 Rubber Damper Fuel Tank Mount (Rear), XT500

OU
- 2 joints raccords air (tete de chat)
http://www.haladjian.fr/raccord-express-tete-de-chat-cannele-pour-air-comprime_032.645.03.html

Pour les 2 rondelles:
Clinquant acier de 10/10


Dernière édition par tryphon le Mar 17 Mar 2015, 19:03, édité 1 fois

tryphon
maintenant la route du nirvana !
maintenant la route du nirvana !

Nombre de messages : 1165
Age : 54
Localisation : vertes collines du Ternois
Date d'inscription : 18/11/2007

Revenir en haut Aller en bas

Sujet déplacé et fusionné

Message  tryphon le Mar 02 Déc 2014, 22:50

Bravo pour ton acquisition.
Bienvenue dans le club des 76 1N5.
Ce serai bien que tu ouvres un post spécifique, cela nous permettra de t'aider et répondre à tes questions dans la rubrique correspondante.

Ton pot TT doit faire l'affaire, deux différences:
- le point d'attache du pare chaleur est différent au niveau du silencieux: deux vis pour le pare chaleur XT et une pour le TT
- le pare chaleur du barbecue remontant le long du cadre, plus ouvert sur l'AR pour le TT
Tu remplaces le spark arrestor par un silencieux Kedo, ou une refab:
(ou tu le laisses et tu seras au même niveau de bruit que tes 2 autres machines. Twisted Evil

tryphon
maintenant la route du nirvana !
maintenant la route du nirvana !

Nombre de messages : 1165
Age : 54
Localisation : vertes collines du Ternois
Date d'inscription : 18/11/2007

Revenir en haut Aller en bas

Re: COUDE-SILENCIEUX-tt500-xt500 (2) : Montage-réparation, colliers, références, modifications, restaurations

Message  dm le Mar 02 Déc 2014, 23:33

Que pensez-vous des refabrications de HVS, comparées à l'original?
On me propose un pot 1N5 (sans le silencieux) à 650 Euros !!! Soit le prix du neuf chez HVS (en inox !)
...
avatar
dm
persévère !
persévère !

Nombre de messages : 180
Age : 55
Localisation : Angers
Date d'inscription : 25/07/2013

Revenir en haut Aller en bas

Re: COUDE-SILENCIEUX-tt500-xt500 (2) : Montage-réparation, colliers, références, modifications, restaurations

Message  tryphon le Mer 03 Déc 2014, 19:17

Le plan du silencieux ci dessus est fait avec de la tuyauterie standard.

A ce prix, si pas vilain, ça se prend.
A vérifier corrosion au niveau de la vis de fixation basse et sur certains fissures sur le partie haute.
http://500-xt-le-gros-mono.bbflash.net/t8130-resoluvue-eclatee-pot-xt-76

Je persiste à dire que ton pot TT fera l'affaire.
Tu fabriques une patte en tôle pliée, pour le pare chaleur à deux points de fixations, que tu soudes ou vis sur l'unique point de fixation.

détails TT:





Dernière édition par tryphon le Sam 12 Déc 2015, 18:30, édité 1 fois

tryphon
maintenant la route du nirvana !
maintenant la route du nirvana !

Nombre de messages : 1165
Age : 54
Localisation : vertes collines du Ternois
Date d'inscription : 18/11/2007

Revenir en haut Aller en bas

Re: COUDE-SILENCIEUX-tt500-xt500 (2) : Montage-réparation, colliers, références, modifications, restaurations

Message  tryphon le Mer 03 Déc 2014, 19:36

détails XT 76: silencieux refabrication en tuyauterie standard au plan ci dessus.




Dernière édition par tryphon le Sam 12 Déc 2015, 18:34, édité 2 fois

tryphon
maintenant la route du nirvana !
maintenant la route du nirvana !

Nombre de messages : 1165
Age : 54
Localisation : vertes collines du Ternois
Date d'inscription : 18/11/2007

Revenir en haut Aller en bas

je bricole

Message  tryphon le Dim 07 Déc 2014, 13:38

Une photo de la patte:

tryphon
maintenant la route du nirvana !
maintenant la route du nirvana !

Nombre de messages : 1165
Age : 54
Localisation : vertes collines du Ternois
Date d'inscription : 18/11/2007

Revenir en haut Aller en bas

Pot de XT 1976 (post fusionné)

Message  jbtrial le Dim 15 Mar 2015, 13:07

Je cherche un bon plan technique fiable des cotes (longueurs, diamètres, profil de la patte, entre axes, etc) pour l'extrémité finale du pot pour un XT 76 1E6 ou 1N5 avec une préférence pour le 1N si c'est possible.

Merci à vous.
avatar
jbtrial
ton chemin est encore long !
ton chemin est encore long !

Nombre de messages : 70
Age : 60
Localisation : Privas
Date d'inscription : 10/09/2014

Revenir en haut Aller en bas

Dimensions rondelle fixation silencieux 1N5

Message  dm le Mar 12 Mai 2015, 00:26

Bonjour,
Quelqu'un aurait-il les dimensions des rondelles caoutchouc de la fixation inférieure du pot d'échappement de 500 XT 1976 1N5  (la référence de la pièce est 583-14747-00 ).
N'ayant pas trouvé cette pièce sur le catalogue Kedo, je compte la commander chez un spécialiste comme Skiffi (http://www.skiffy.com/), mais il me faut les cotes exactes. Merci à ceux qui en ont l'info !
avatar
dm
persévère !
persévère !

Nombre de messages : 180
Age : 55
Localisation : Angers
Date d'inscription : 25/07/2013

Revenir en haut Aller en bas

Re: COUDE-SILENCIEUX-tt500-xt500 (2) : Montage-réparation, colliers, références, modifications, restaurations

Message  Invité le Ven 29 Mai 2015, 08:53











Vu sur la bay : qu'est-ce que tu peux en dire ?
Sinon, "Les Vieilles Tétines Des Alpes" parlait du HVS, avec quelques dates techniques http://vta.asso.fr/spip.php?article61
avatar
Invité
Invité


Revenir en haut Aller en bas

Re: COUDE-SILENCIEUX-tt500-xt500 (2) : Montage-réparation, colliers, références, modifications, restaurations

Message  tryphon le Mer 11 Nov 2015, 09:08

Je recherche quelques infos:
- cotes manquantes: perçages des tubes, ... ?
- photo de la sortie: bouchon ou grille sur le tube ?
Jusqu'à la cote 225 mm le 1E6 et le 1N5 sont identiques (supposition).
Sur le 1E6 retrait du tube pour accueillir la cartouche du spark arrestor du TT.

tryphon
maintenant la route du nirvana !
maintenant la route du nirvana !

Nombre de messages : 1165
Age : 54
Localisation : vertes collines du Ternois
Date d'inscription : 18/11/2007

Revenir en haut Aller en bas

Re: COUDE-SILENCIEUX-tt500-xt500 (2) : Montage-réparation, colliers, références, modifications, restaurations

Message  jbtrial le Mar 17 Nov 2015, 13:38

Bonjour à tous,

Est-ce que quelqu'un a vu, eu en main ou acheté un pot inox fait par HVS ?

Est-ce véritablement identique à l'origine pour le pot (la grande partie qui part du cylindre) des 1N5 ?

Merci d'avance
avatar
jbtrial
ton chemin est encore long !
ton chemin est encore long !

Nombre de messages : 70
Age : 60
Localisation : Privas
Date d'inscription : 10/09/2014

Revenir en haut Aller en bas

Re: COUDE-SILENCIEUX-tt500-xt500 (2) : Montage-réparation, colliers, références, modifications, restaurations

Message  MX steph le Mar 17 Nov 2015, 17:45

Madpaxtt en a un, je l'ai vu de près, ça semble très proche d'un original ...
avatar
MX steph
t'es un pilier !
t'es un pilier !

Nombre de messages : 2083
Age : 56
Localisation : Wallonie picarde
Date d'inscription : 24/07/2006

http://mxsteph94.skyrock.com/

Revenir en haut Aller en bas

Re: COUDE-SILENCIEUX-tt500-xt500 (2) : Montage-réparation, colliers, références, modifications, restaurations

Message  tryphon le Mar 17 Nov 2015, 19:00

Mon pot n'est pas HVS.


Dernière édition par tryphon le Sam 12 Déc 2015, 18:37, édité 1 fois

tryphon
maintenant la route du nirvana !
maintenant la route du nirvana !

Nombre de messages : 1165
Age : 54
Localisation : vertes collines du Ternois
Date d'inscription : 18/11/2007

Revenir en haut Aller en bas

Re: COUDE-SILENCIEUX-tt500-xt500 (2) : Montage-réparation, colliers, références, modifications, restaurations

Message  tryphon le Ven 11 Déc 2015, 19:51

Je suis toujours en quête de photo du silencieux 1N5 origine.

tryphon
maintenant la route du nirvana !
maintenant la route du nirvana !

Nombre de messages : 1165
Age : 54
Localisation : vertes collines du Ternois
Date d'inscription : 18/11/2007

Revenir en haut Aller en bas

Re: COUDE-SILENCIEUX-tt500-xt500 (2) : Montage-réparation, colliers, références, modifications, restaurations

Message  jbtrial le Ven 11 Déc 2015, 20:11

Moi je n'ai qu'une copie ou le 1er essais de MR ... mais les photos ne sont pas bonnes
avatar
jbtrial
ton chemin est encore long !
ton chemin est encore long !

Nombre de messages : 70
Age : 60
Localisation : Privas
Date d'inscription : 10/09/2014

Revenir en haut Aller en bas

Re: COUDE-SILENCIEUX-tt500-xt500 (2) : Montage-réparation, colliers, références, modifications, restaurations

Message  Phil 421 le Ven 11 Déc 2015, 20:24

tryphon a écrit:Je suis toujours en quête de photo du silencieux 1N5 origine.

Tu parles donc du corps même, pas de l’extrémité donc, dis donc

Je te fais ça demain !
avatar
Phil 421
t'es un pilier !
t'es un pilier !

Nombre de messages : 2035
Age : 61
Localisation : F-45
Date d'inscription : 01/04/2011

Revenir en haut Aller en bas

Re: COUDE-SILENCIEUX-tt500-xt500 (2) : Montage-réparation, colliers, références, modifications, restaurations

Message  tryphon le Ven 11 Déc 2015, 21:05

Le bout du bout comme le plan du dessus.

tryphon
maintenant la route du nirvana !
maintenant la route du nirvana !

Nombre de messages : 1165
Age : 54
Localisation : vertes collines du Ternois
Date d'inscription : 18/11/2007

Revenir en haut Aller en bas

Re: COUDE-SILENCIEUX-tt500-xt500 (2) : Montage-réparation, colliers, références, modifications, restaurations

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 4 1, 2, 3, 4  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
